合格的线束在出厂前还有一个指标，它既不关乎结构，也不关乎线序，却直接决定了线束在通电之后的性能和安全。这个指标被很多同行忽略，直到客户投诉“线束发热”“电压不稳”才想起来排查。

　　它就是：电压降。

什么是电压降？为什么它如此重要？

　　先从一个简单的物理常识说起。

　　任何导体都有电阻，电流流过电阻就会产生电压损耗。这个损耗，就叫电压降。

　　对于一根线束来说，电压降就是电流从线束的这一端流到另一端，中间损耗了多少电压。

　　理想情况下，导线的电阻接近于零，电压降也应该接近于零——进去12V，出来还应该是12V。但现实中没有理想导体，端子压接处有接触电阻，导线本身有体电阻，连接器插合面也有接触电阻。这些电阻串联起来，就会“吃掉”一部分电压。

　　对于信号线束，电压降过大会导致信号衰减、传感器数据不准，ECU接收到的电压信号和实际值产生偏差。

　　对于大电流线束，比如新能源车的电池连接线、电机驱动线，电流动辄几十安培甚至上百安培。即使接头处只有几毫欧的接触电阻，根据焦耳定律，发热功率 = 电流² × 电阻。几十安的电流平方乘上几毫欧，能产生好几瓦的热量。一个连接点好几瓦，一条线束十几个连接点，累积起来的热量足以让端子局部温度飙升，轻则加速绝缘层老化，重则熔毁连接器，甚至引发火灾。

　　电压降，本质上是线束“健康状态”的晴雨表。 电压降高了，说明线束内部有不该有的电阻，这个电阻就是发热点和故障点。

电压降和导通测试，测的完全不是一回事

　　很多同行会问：我们做出厂检测的时候，导通测试都过了，不就说明电阻很小吗？为什么还要单独测电压降？

　　这是对两种测试方法的误解。

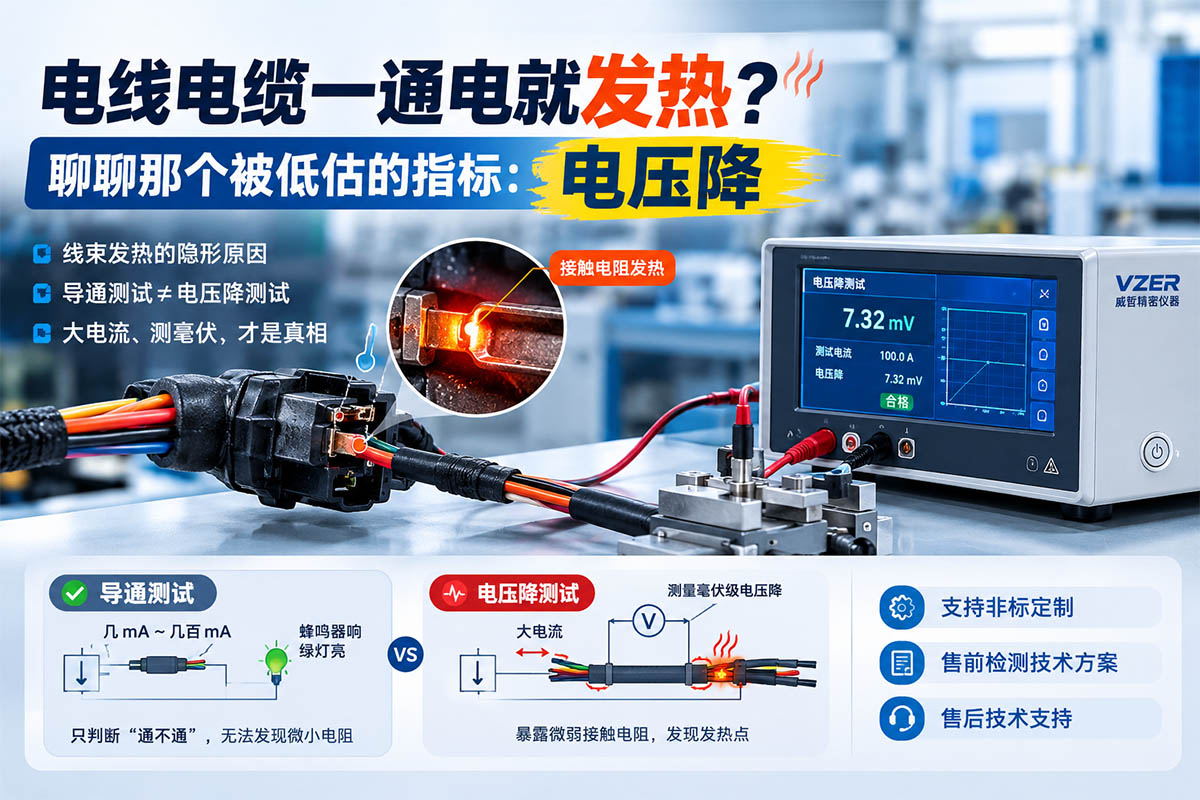

　　导通测试，加的是低电压、小电流，通常在几毫安到几百毫安级别。它只回答一个问题：“这条回路通不通？”只要电阻不是无穷大，蜂鸣器就会响。至于电阻是0.001欧姆还是0.5欧姆，导通测试分辨不出来。

　　而电压降测试，加的是大电流，通常按照线束实际工作电流来加载，甚至按标准规定的过载电流来加载。在大电流下，那些在小电流测试中“隐身”的微弱接触电阻，才会暴露出真实面目。

　　举一个形象的类比：

　　导通测试就像用一根手指轻轻推一扇门，看门能不能动。能动，就判合格。

　　电压降测试，是模拟现实中有人用力撞门，看门的铰链在受力下会不会变形。显然，后者才能测出真实工况下的表现。

电压降到底怎么测？标准怎么说？

　　测量电压降的基本方法，总结起来就四个字：大电流，测毫伏。

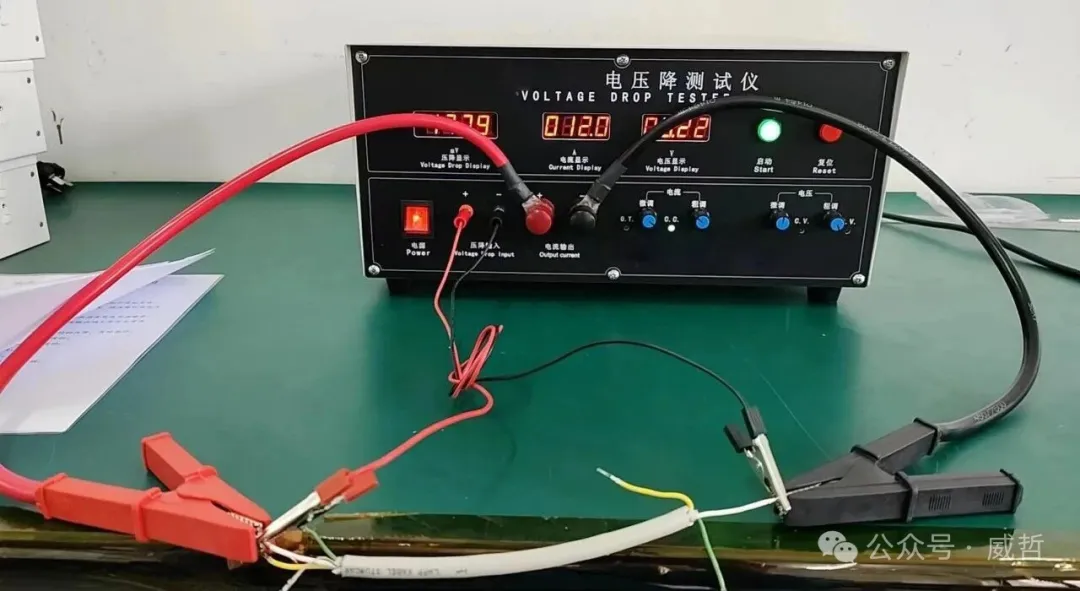

　　具体操作是：给被测线束回路通入一个恒定的直流大电流，电流值依据产品标准设定，然后测量回路中指定两点之间的电压值。这个电压值就是电压降。

　　因为电压降通常在毫伏级别，所以测量仪表需要有毫伏甚至微伏级别的分辨率和精度。

　　汽车行业对电压降有明确且严格的要求。以常用的汽车线束标准为例，比如 USCAR-21、QC/T 29106 等，对端子压接区域的电压降都有明确的限值要求，通常规定“压接点两端在通以规定电流时，电压降不得超过某毫伏值”。

　　而且，标准不仅关心绝对值，还关心稳定性。在持续通电过程中，如果电压降读数一直在漂移、一直在上升，说明压接点在大电流下处于不稳定状态，正在发生微观发热和电阻增大。这种情况，即使初始读数合格，长期可靠性也非常堪忧。

实操中，影响电压降测试的关键因素

因素一：加载电流要准、要稳

　　电压降测试的核心是“在大电流下测微小电压”。如果加载电流本身不准确、不稳定，测出来的电压降就没有意义。一台好的电压降测试仪，必须内置高精度的恒流源，电流输出偏差要严格控制在规定范围内。

因素二：四线法测量，别让导线电阻干扰结果

　　这是一个技术细节，但非常重要。测量电压降，必须采用“四线法”，也叫开尔文接法。

　　什么意思？电流走电流线，电压测量走电压线，两对线在测试点附近才汇合。这样做的好处是：电流线本身的电阻和大电流下的发热，不会串入电压测量回路，从而保证测到的只是被测样品两端的真实电压降。如果仪器不是四线法设计，测出来的数据会把测试导线的电阻也算进去，结果严重偏大。

因素三：测试点位置要规范

　　电压降测量的是“指定两点之间”的电压。这两点到底取在哪里，标准通常有严格定义。比如，测端子压接点的电压降，取点位置会规定在距离压接区某个具体距离的导线上。取点位置偏一点，结果就可能差出好几毫伏。所以，测试治具和探针的位置精度，直接影响数据的可重复性。

一个好用的电压降测试仪，应该具备什么？

　　结合上面说的，如果正在选型或评估设备，以下三个能力值得重点考察：

1. 大电流恒流源的质量

　　电流输出范围够不够覆盖你的产品需求？恒流精度高不高？长时间通电稳不稳？这是决定测试数据可信度的根基。

2. 毫伏级电压的测量精度

　　在满量程几百安培的测试系统里，能不能精确捕捉到0.1毫伏级别的电压变化？这考验设备的分辨力和抗干扰设计。

3. 测试点定位的便利性

　　治具能不能快速、准确、重复地定位到标准规定的测试点？每次夹持的位置一致性如何？操作人员好不好上手？

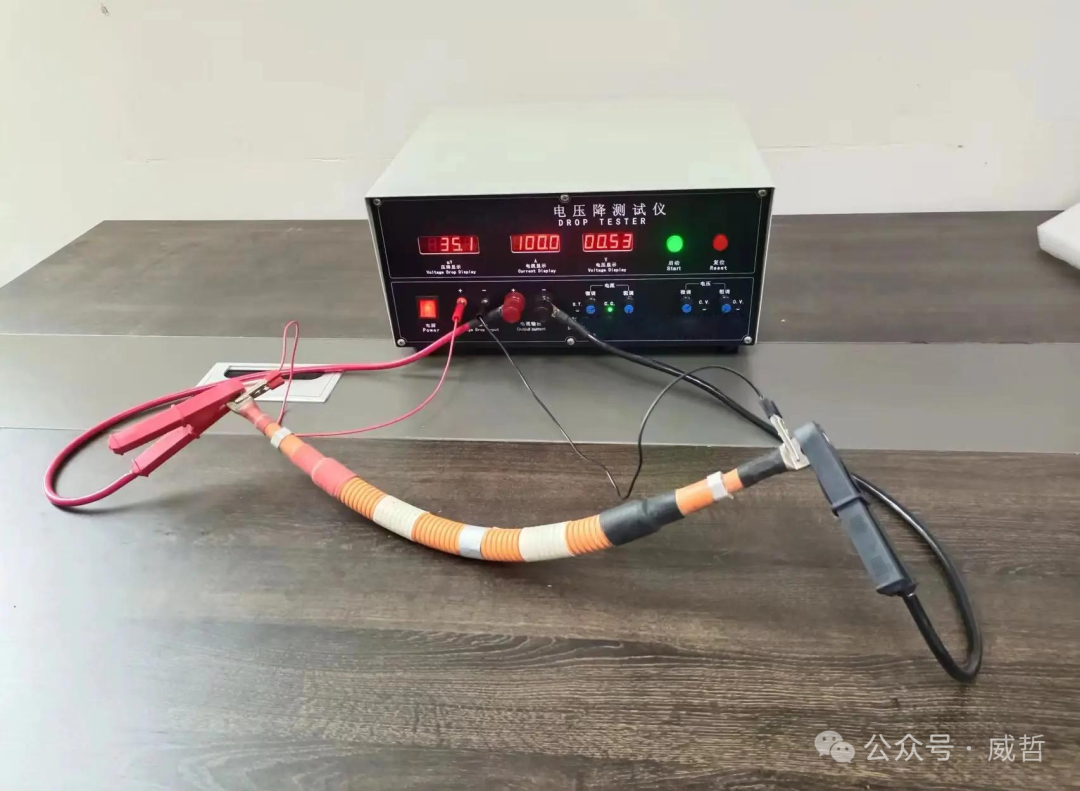

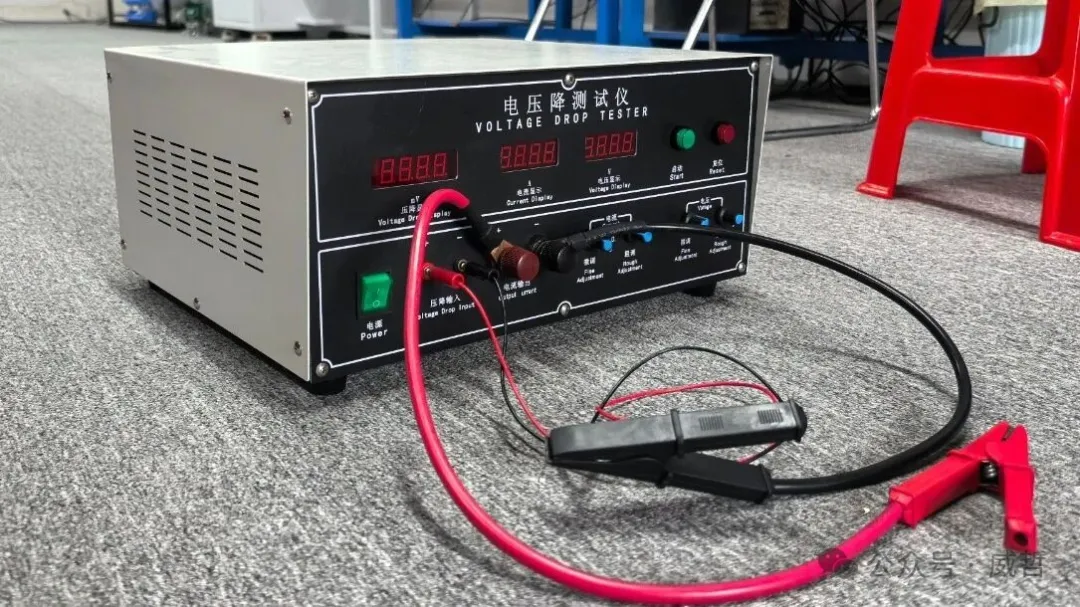

　　我们威哲精密仪器针对线束行业的电压降测试仪，内置高精度程控恒流源，采用四线法开尔文测量回路，配合专用测试治具，可以精确测量端子压接点、连接器插合面以及导线本身的电压降。电流输出范围和测试模式可以根据客户产品规格进行定制。

总结

　　回过头来看，线束质量管控的链条现在补齐了关键一环：

　　剖面分析看压得对不对、拉力测试看压得牢不牢、插拔力测试看插得稳不稳、线序分析看接得对不对、电压降测试看通电之后好不好。

　　前四步保证了线束的“物理结构正确”，电压降测试则回答了最终的工程问题：这根线束在实际工作中，靠得住吗？
