端子压接好不好，光看外表没用——这个“切片CT”能一眼看穿内部缺陷。做线束的同行都知道，端子压接是线束生产中最关键的一道工序。压接好了，后面的拉力、插拔力、导通、电压降这些测试，大概率都能过。压接不好，后面再怎么测都是徒劳，问题迟早会暴露。

　　但问题来了：你怎么判断一个端子压接得好不好？

　　很多厂的做法是：目视检查。老师傅拿起来看一看，压接位置对不对，外观有没有裂纹，觉得差不多就放行了。

　　再好一点的厂，会加上拉力测试，拉一拉看力值达标就判合格。

　　这两种方法有没有用？有用。够不够？远远不够。

　　因为端子压接的真正秘密，不在外表，而在截面里面。

一、压接的本质，是让两种金属“长”在一起

　　要理解截面分析的意义，得先搞懂压接到底在干什么。

　　端子压接，不是简单地把导线塞进端子筒里夹紧。它的目标，是通过模具施加的巨大压力，让端子铜材和导线铜丝之间发生塑性变形，两种金属表面在高压下紧密贴合，形成一种接近“冷焊”的微观结合。

　　好的压接，截面应该是这样的：导线铜丝被挤压成蜂窝状的多边形结构，丝与丝之间几乎没有空隙，端子内壁和导线之间也没有肉眼可见的缝隙。电流可以从端子顺畅地流向每一根铜丝，接触电阻极小。

　　坏的压接呢？外表可能看着挺好，但切开一看：里面有空洞、铜丝排列松散、端子材料开裂、压接高度不对、导线被过度压缩导致有效截面积减小。

　　这些内部缺陷，外观检查看不见，拉力测试也可能因为力值暂时达标而被漏掉。但它们在通电、振动、温度变化的作用下，会慢慢恶化，最终变成接触不良、端子发热，甚至烧车。

　　截面分析，就是给端子做一次破坏性的“CT扫描”，让它内部的压接质量无处遁形。

二、截面分析仪到底在看哪些指标？

　　一台专业的端子截面分析仪，通常包含切割、研磨、酸洗、显微成像这几个步骤。把端子切开、磨平、腐蚀处理后，在高倍镜头下观察，主要看以下几个关键指标：

1. 压接高度

这是最基本的指标。压接高度指的是压接区域端子材料的残余厚度。每一款端子和线径的组合，供应商都会给出一个标准的压接高度范围。太高了，导线压不紧；太低了，导线被过度压缩，铜丝可能被压断，有效导电截面积反而变小。

　　2. 压接宽度

压接宽度是压接区域在水平方向上的延展尺寸。它和压接高度是联动的，一起决定了压接的压缩比。宽度不对，往往意味着模具选错了或者模具磨损了。

　　3. 压缩率

压缩率 =（压接前导线截面积 - 压接后铜丝总截面积）/ 压接前导线截面积 × 100%。这是衡量压接致密程度的核心指标。压缩率太低，导线铜丝之间空隙大，接触电阻大；压缩率太高，铜丝受损，机械强度下降。不同的标准对压缩率有不同的推荐范围，通常落在10%-20%之间比较理想。

　　4. 毛刺与飞边

压接过程中，模具间隙处可能会挤出薄薄的铜皮，这就是飞边。飞边如果过大，可能会在端子插入连接器塑壳时卡住，或者在使用中脱落造成短路。截面分析可以精确测量飞边的高度和宽度，看是否在允许范围内。

　　5. 裂纹与空洞

这是最致命的缺陷。压接区如果出现裂纹，说明模具压力过大或材料延展性不足，裂纹会在振动和热胀冷缩中不断扩大。空洞则代表铜丝之间或铜丝与端子内壁之间没有压实，是未来接触不良和发热的温床。

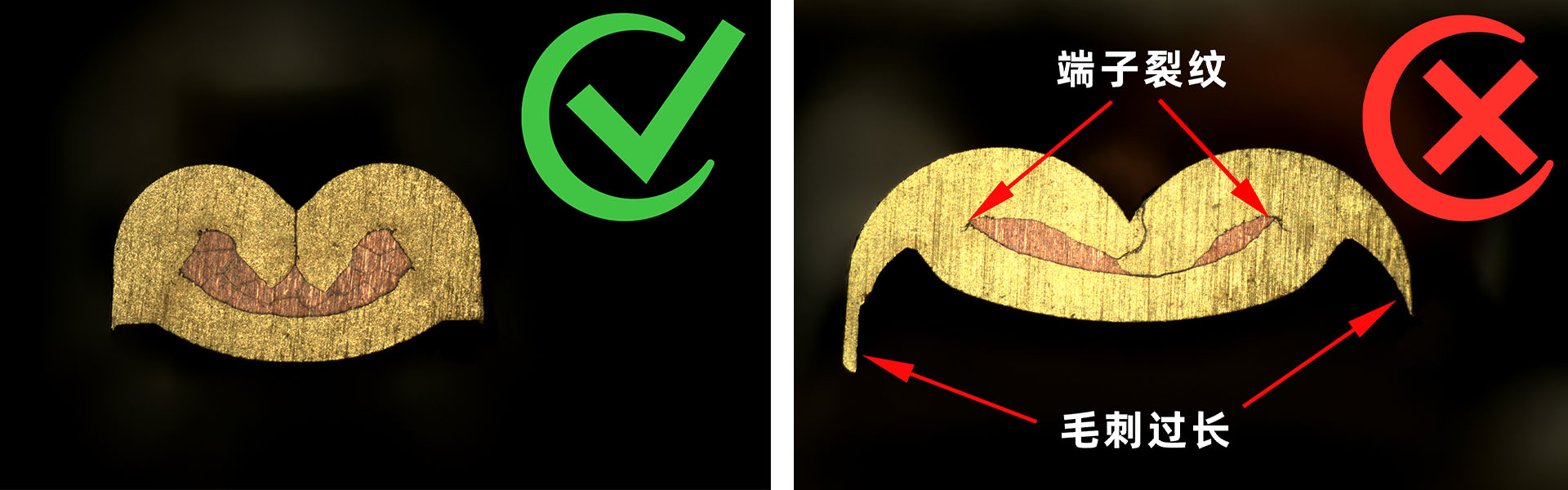

(端子截面分析显微成像对比图)

三、剖面合格，为什么拉力还会出问题？

　　这是很多品控的困惑：截面看着挺好，拉力一拉，导线滑脱了。或者反过来，拉力值合格，切开来一看，里面一塌糊涂。

　　原因在于，截面分析和拉力测试，评估的是压接质量的两个不同维度。

　　截面分析看的是“微观结合状态”——铜丝之间压得密不密实、有没有裂纹和空洞、压缩率合不合理。它回答的问题是：这个压接在微观上是不是一个好的冷焊结合。

　　拉力测试看的是“宏观机械锁紧力”——端子对导线的夹持力够不够大。它回答的问题是：这个压接能不能扛住机械外力。

　　两者是互补关系，不能互相替代。理想状态是：截面漂亮，拉力也漂亮。如果出现截面好但拉力差，很可能是压接高度偏上限、锁紧力偏弱；如果截面差但拉力合格，可能力值刚好踩线，但长期可靠性非常可疑。

　　所以，真正严谨的端子质量判定，必须是截面分析+拉力测试双保险。

四、做截面分析，最容易踩的坑

　　坑一：切割位置不对截面分析必须切在压接区的正确位置上。切偏了，看到的根本不是真实的压接状态。通常要求切在压接筒的中央位置，这个位置是压接最充分、最具代表性的区域。切的时候要垂直切断，不能歪斜，否则显微图像中的尺寸测量就全乱套了。

　　坑二：研磨和酸洗不当切断后，截面是粗糙的，需要研磨抛光才能看清微观结构。研磨不到位，表面划痕会干扰观察。酸洗是为了去除研磨产生的表面涂抹层，让铜丝的边界和空隙清晰显现。酸洗时间不够，图像模糊；酸洗过度，会腐蚀出假象。每一步都需要标准化操作，才能保证图像的真实性和可对比性。

　　坑三：只看图像，不做量化测量有些品控把端子切开来，在镜头下看一眼，觉得“还行”就过了。这是截面分析最大的浪费。合格的截面分析，必须对压接高度、宽度、飞边尺寸、压缩率进行量化测量，和标准值对比，形成检测报告。没有量化数据的截面分析，和目视检查没有本质区别。

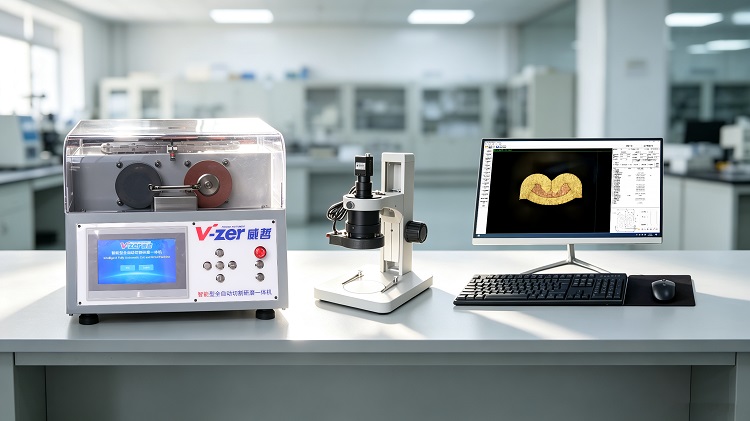

（端子截面分析仪实拍图）

　　我们威哲精密仪器的端子截面分析仪，从切割、研磨、酸洗到显微成像和自动测量，全套工序集成在一台设备上。软件内置了压接高度、宽度、压缩率、飞边等自动测量功能，并能一键生成检测报告，把截面分析从“凭经验看”变成“靠数据判”。

总结

很多线束厂把截面分析当成“有客户审核才做一次”的面子工程。

　　但真正懂行的品控知道，截面分析是端子压接质量最根本的保障手段。没有它，你永远不知道那些外表光鲜的端子里面，到底藏了多少隐患。

　　线束质量管控，第一步就应该是截面分析。压接对了，后面的拉力、电压降、温升才有意义。第一步就错了，后面全是在给缺陷打补丁。
