⚠️重要科普提示

本文出现的压缩比、压缩率为科普通俗自定义公式，与 VW 60330、USCAR‑21 汽车行业标准中的同名术语不完全等同。文中 10‑20%、85‑95% 为科普模型下的经验示例。

正式检测报告、主机厂客户审核、工艺文件编制，请严格采用客户指定标准、端子原厂规格书原文。

压缩比和压缩率是不是一个东西？平时听老师傅说端子截面分析仪要看“压缩率”，但标准又写“压缩比”，到底有没有区别？

接下来，就把这两个概念放在一起讲清楚。它们有关系，但不是一回事。用错了，轻则数据混乱，重则误判压接质量。

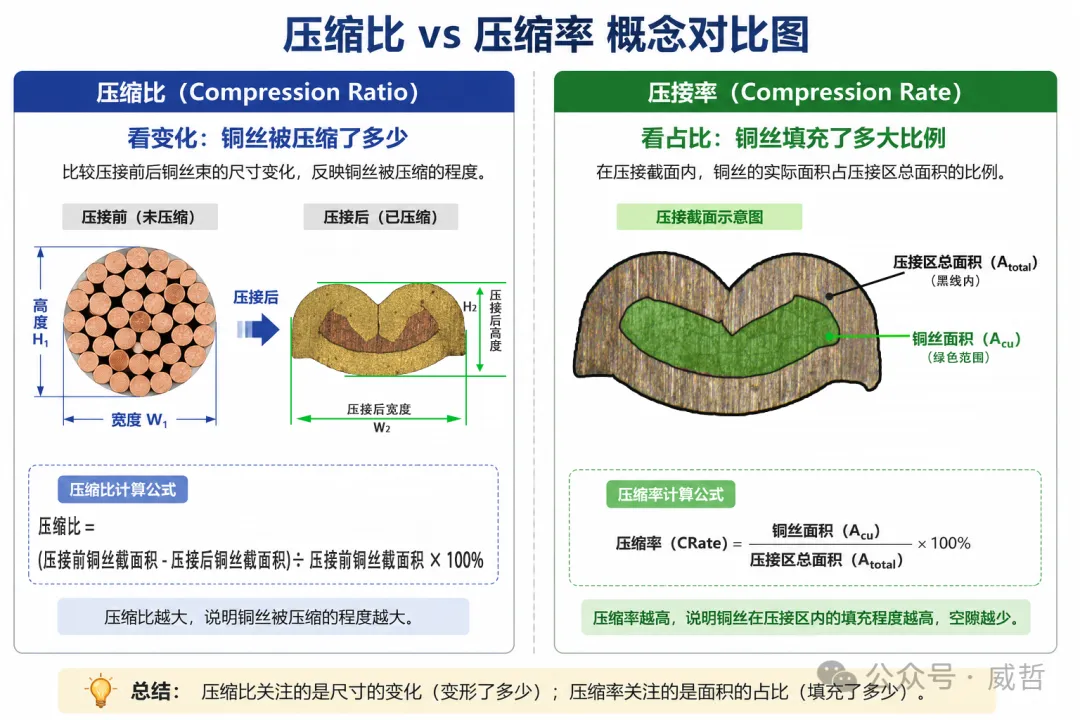

压缩比和压缩率，各在说什么？

压缩比，上期讲过，公式是：

压缩比 = （压接前铜丝截面积 - 压接后铜丝截面积） ÷ 压接前铜丝截面积 × 100%

它衡量的是：铜丝被压缩了多少。 数值越大，铜丝被压得越密实。

压缩率，公式不同：

压缩率 = 压接后铜丝截面积 ÷ 压接后压接区内部总面积 × 100%

这个公式里，“压接后压接区内部总面积”指的是端子压接筒内壁所包围的那一整块区域的面积。压缩率衡量的是：在这个压接区域内，铜丝占了多大比例的空间。

用大白话说：

压缩比告诉你，铜丝从原来那么大，被压到了多小。

压缩率告诉你，在端子的肚子里，铜丝占了多少地方，剩下的是空隙。

为什么需要两个指标？

因为它们的用途不同。

压缩比，关注的是“致密程度”。 压缩比不够，铜丝之间没压实，接触电阻偏大。它直接反映压接模具把铜丝压得有多实，和压接高度强相关。

压缩率，关注的是“填充程度”。 压缩率太低，说明压接筒内空隙太大，可能是导线规格选小了，或者端子型号选大了，端子和导线不匹配。压缩率太高，说明铜丝把压接筒塞得太满，可能导致压接时端子材料过度膨胀甚至开裂。

举一个场景帮你理解区别：

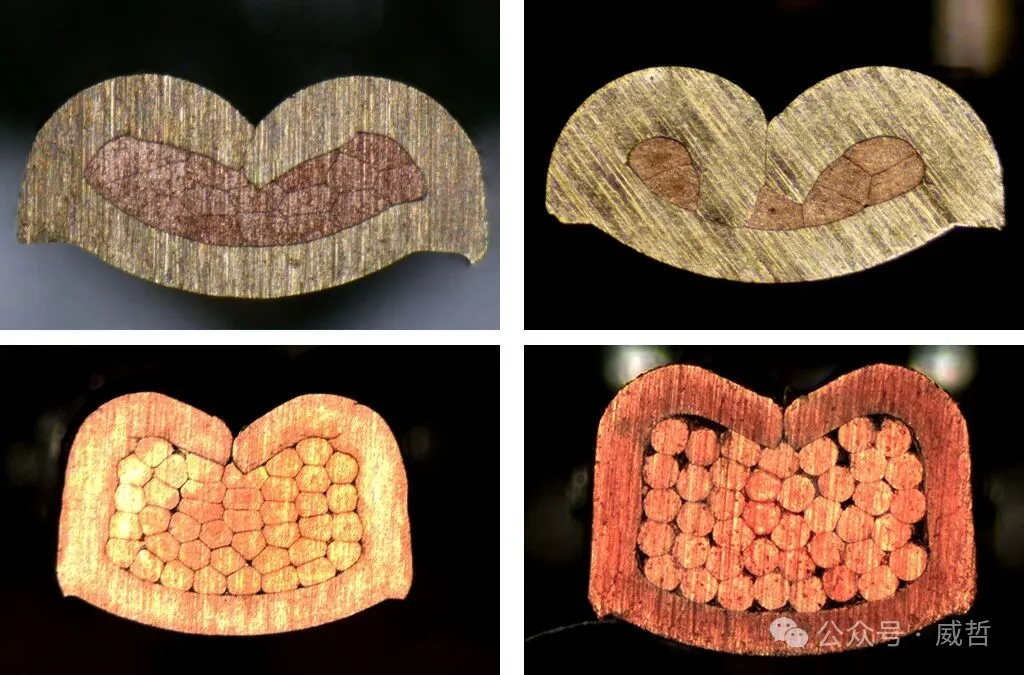

一个端子的压接比合格，但压缩率偏低，说明什么？铜丝本身被压得很密实，但端子选大了，铜丝没填满。电流主要靠端子内壁和铜丝的接触面传导，填充不满意味着有效接触面积偏小，长期可靠性存疑。

反过来，压缩率合格但压缩比偏低，说明什么？铜丝填满了端子肚子，但铜丝之间不够密实。大电流下内部接触电阻偏大，发热风险高。

两个指标一起看，才能全面判断压接质量。

各自的合格范围是多少？

在本文这套通俗定义下，压缩比的工程经验参考范围：10%‑20%。具体以端子供应商规格书为准。

压缩率通常没有像压缩比那样统一的百分比标准，因为不同端子结构差异大。在本文这套通俗定义下，行业实践经验中压缩率一般参考 85%‑95%。低于 85% 说明空隙偏大，高于 95% 存在过压风险；实际限值需遵从端子规格书。

这两个数值的适用标准和场景不同，需结合产品要求来判定。

实操中怎么测？

压缩比的测量：需要对比压接前后的铜丝截面积。压接前截面积是理论值，压接后截面积靠截面分析软件自动圈出每根铜丝轮廓并求和得出。

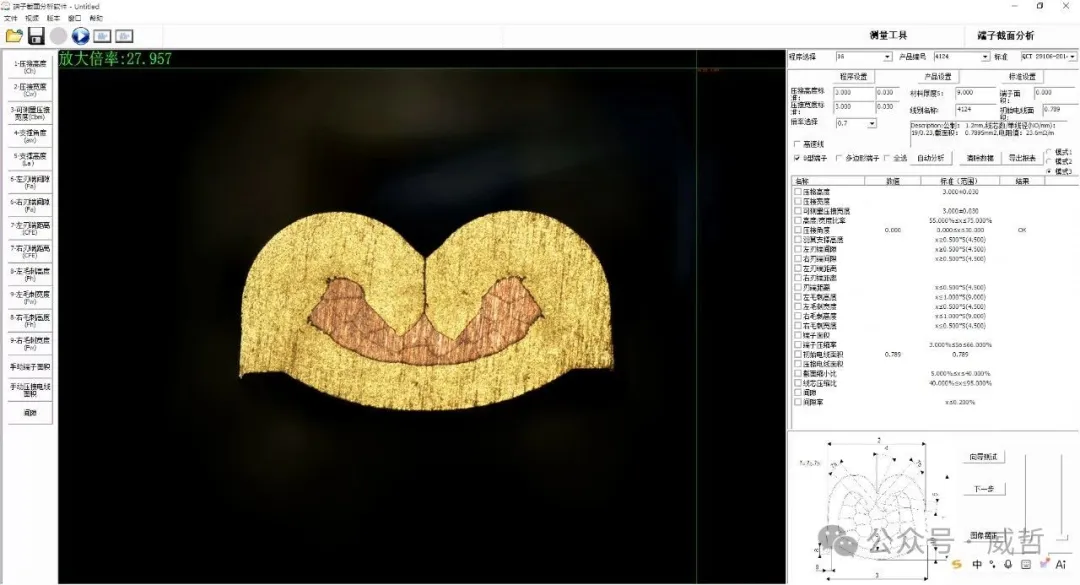

压缩率的测量：需要截面分析软件同时圈出两个区域——压接后所有铜丝的总截面积，以及压接筒内壁包围的总面积。用前者除以后者，得出百分比。

两者都依赖截面分析仪。手动操作，工作量大且精度无法保证。

总结

压缩比看的是铜丝被压得有多密实，关注的是压接模具的闭合程度。

压缩率看的是铜丝在端子里填充得有多满，关注的是端子和导线的匹配程度。

一个看“压得紧不紧”，一个看“配得对不对”。两个都好，才是真的好。
