做连接器、线束的同行都知道，端子压接好了，拉力也合格了，但最终是要和对手件插在一起用的。插进去紧不紧？拔出来费不费劲？插拔几千次之后还靠不靠谱？这些全都要靠插拔力试验机来回答。

但很多刚接触这个设备的同行，容易把它理解成“就是测一下插进去要多大劲”，觉得拉得动、插得进就行了。

其实，插拔力测试是一门比想象中精细得多的学问。

插拔力测试，到底测的是哪几个“力”？

一套完整的插拔力测试，不是只给一个数值，而是至少要看四个关键指标：

1. 插入力

端子或连接器插入对手件时，所需要的最大推力值。

插入力不能太大，否则产线工人插不进去，或者自动化装配时容易顶坏端子。但也不能太小，太小说明接触正压力可能不够。

2. 拔出力

端子从对手件中拔出时，所需要的最大拉力值。

这是最被关注的指标。拔出力太小，连接器在振动环境下容易松脱；拔出力太大，维修拆卸困难，甚至可能拉坏端子或导线。

3. 保持力

这是容易被忽略的一个指标。它测的不是整个连接器的插拔，而是端子本身在连接器塑壳里的固定力。

端子卡进塑壳后，从后面推它，看多大的力会把它推出原位。保持力不够，装配时端子就会后退，导致插接不到位。

4. 耐久性

以上测的都是“第一次”的表现。但连接器是要反复插拔的。

耐久性测试就是模拟实际使用场景，让连接器以一定速度反复插拔几千次甚至上万次，然后观察：

插拔力值衰减了多少？

接触电阻变大了没有？

端子表面镀层磨损情况如何？

为什么不能只看力值大小？

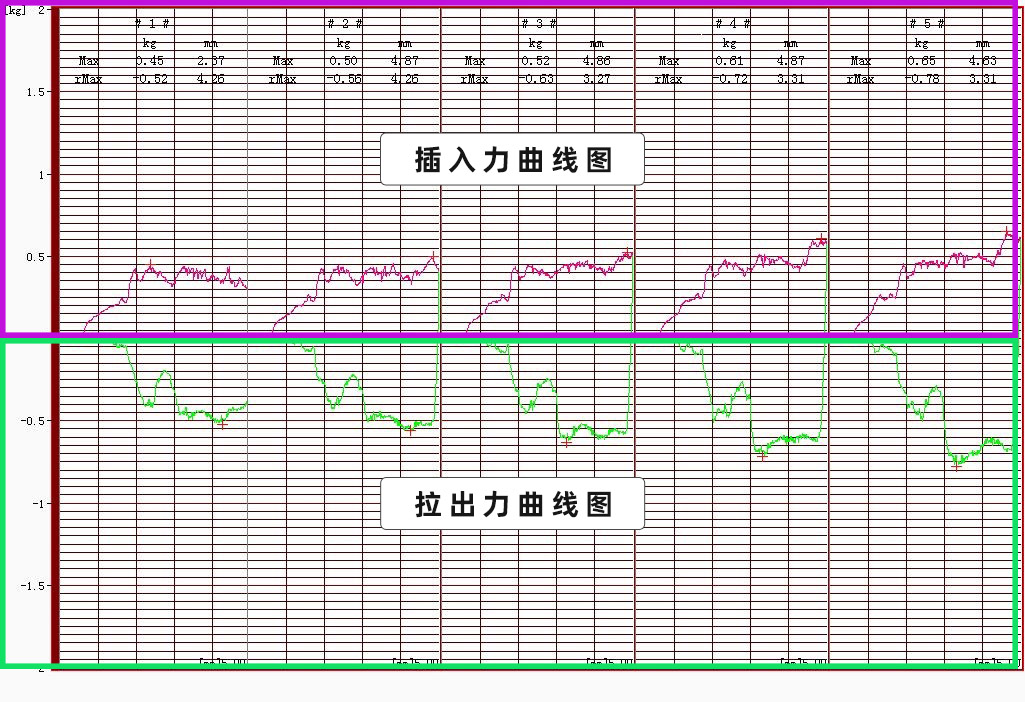

和拉力测试一样，插拔力测试的力值只是一个数字。真正决定连接器是否可靠，还得看曲线的形状。

一个正常的插拔力曲线，应该是平滑、可重复的。如果曲线出现以下异常，就算力值在合格范围内，也要亮红灯：

插入过程中出现异常尖峰：可能是端子歪斜、塑壳内有毛刺，或者端子与对手件对位不准，硬顶进去的。

拔出曲线剧烈抖动：说明端子与对手件之间有卡滞，可能是倒刺结构有问题，或者接触面粗糙度不达标。

多次插拔后力值断崖式下跌：说明端子材料弹性不足，几次插拔后就发生塑性变形，接触正压力永久丧失了。

所以说，插拔力试验机不仅仅是一台“测力计”，它更是一台连接器力学行为的记录仪。曲线才是诊断问题的关键线索。

不同行业，要求天差地别

插拔力测试的标准，因应用场景不同，差异非常大。

消费电子（如手机充电口）：拔出力要求相对较低，更注重手感体验和小型化，耐久性可能要求5000-10000次。

汽车线束（如ECU连接器）：可靠性要求极高，插拔力大，耐久测试通常结合温度、振动进行，次数要求100-500次不等，但每一次都要保证接触电阻稳定。

新能源高压连接器：电压高、电流大，插拔力往往非常大，测试设备量程可能需要几百公斤甚至更高，而且测试时要配合高压互锁信号监测。

所以，选插拔力试验机，不是买一台通用机就能包打天下的。量程、精度、速度范围、能否挂载NPN/PNG等辅助监测模块，都要根据你的产品来匹配。

实操中，最容易踩的三个坑

坑一：夹持不同心

插拔力测试要求端子与对手件严格对中，受力轴线完全重合。如果夹具不同心，插拔过程会产生侧向力，测出来的力值偏大不说，还会损坏端子和连接器。装夹时的耐心和对中调整，是测试准确的前提。

坑二：插拔速度随便设

标准对插拔速度都有明确规定，比如汽车行业常用的标准中，插拔速度通常是25mm/min或50mm/min。速度设快了，力值会偏高；设慢了，又反映不出实际装配工况。一定要严格按标准来。

坑三：只测常温，不测高低温

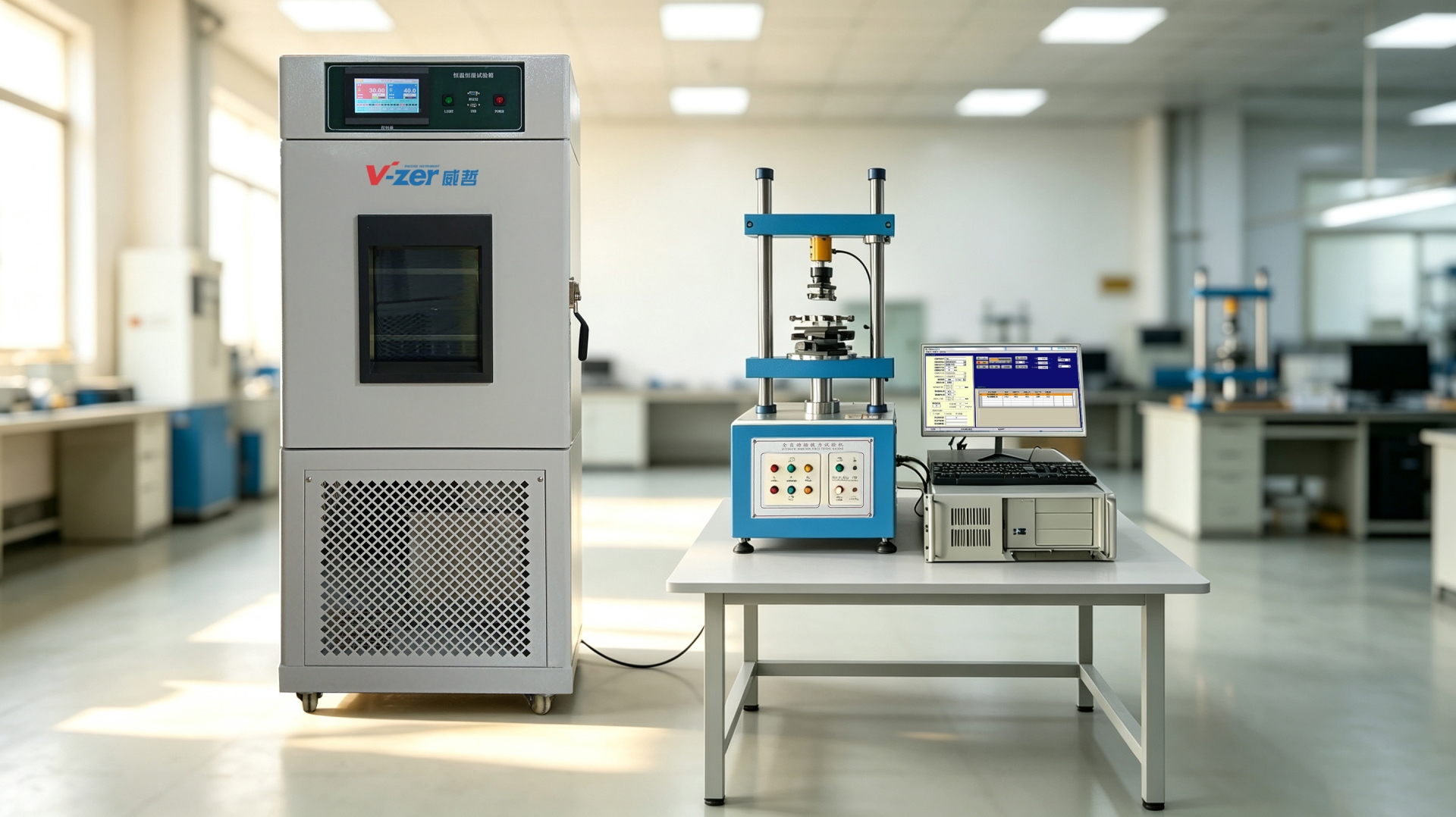

连接器在实际使用中，会经历酷暑严寒。高温下塑料软化，保持力会下降；低温下材料收缩变脆，插拔力可能飙升。有条件的，插拔力试验机要配合环境箱，在-40℃到125℃的范围内模拟真实工况。

我们威哲精密仪器针对线束连接器测试，专门配置了高精度伺服驱动和可更换的专用夹具平台，量程从几牛到上千牛都能覆盖，支持恒力、恒速、定位等多种测试模式，也可以根据客户产品定制非标治具。

一个判断设备能力的小技巧

如果你正在选型，或者想评估现有的插拔力试验机够不够用，这里分享一个小方法：

不要只看厂家给的最大力值参数。去问他们：在10N以下的微小力值段，精度能到多少？在满量程的1%以下，力值波动有多大？

因为很多微型端子、细针连接器的插入力可能只有几牛甚至零点几牛。如果设备量程是500N，传感器精度是满量程的0.5%，那误差范围就有±2.5N。对5N的插入力来说，这个误差高达50%，测出来的数据基本没法用。

所以，精度不是看满量程的百分比，而是看在你实际使用的力值区间，绝对误差是多少。这才是决定测试数据能不能信的关键。

总结

插拔力试验机，表面上是测“插进去要多大力、拔出来要多大力”，实际上它是在回答三个更深层的问题：

端子与对手件的配合，设计得合不合理？

批量生产的一致性，能不能保证？

长期使用后的可靠性，会不会翻车？

下次当你面对插拔力测试数据时，不妨多看一眼曲线，多想一下失效模式，多问一句测试条件。

你在插拔力测试中遇到过哪些奇怪的数据？有没有插拔曲线异常但一直找不到原因的？欢迎在评论区留言，我们一起来分析。
