【免责提示】本文全部内容为理论科普估算，仅用于工艺调试的初始参考起点，不能直接作为量产工艺标准；压接参数最终必须遵循端子供应商规格书，并且通过剖面分析、拉拔力、接触电阻测试验证合格后方可投入生产；不同标准对压缩率 / 填充率名词定义存在差异，使用时注意区分。

很多线束厂的压接参数，是这么来的：老师傅装上新模具，压一个样品，切开看看，不行就调一调，再压再切，直到截面“看着差不多”。然后把这个参数记下来，以后就照这个来。

有效吗？有效。效率高吗？不高。而且一旦换了端子、换了导线规格，整个试凑过程要重新来一遍。

其实，压接高度和宽度是有理论计算方法的。端子供应商给的标准范围，不是拍脑袋定的，而是基于材料变形规律算出来的。你掌握了这套计算方法，试模就有了起点，不用从零开始盲目试。

今天这篇，就把理论压接高度和压接宽度的计算方法讲清楚。

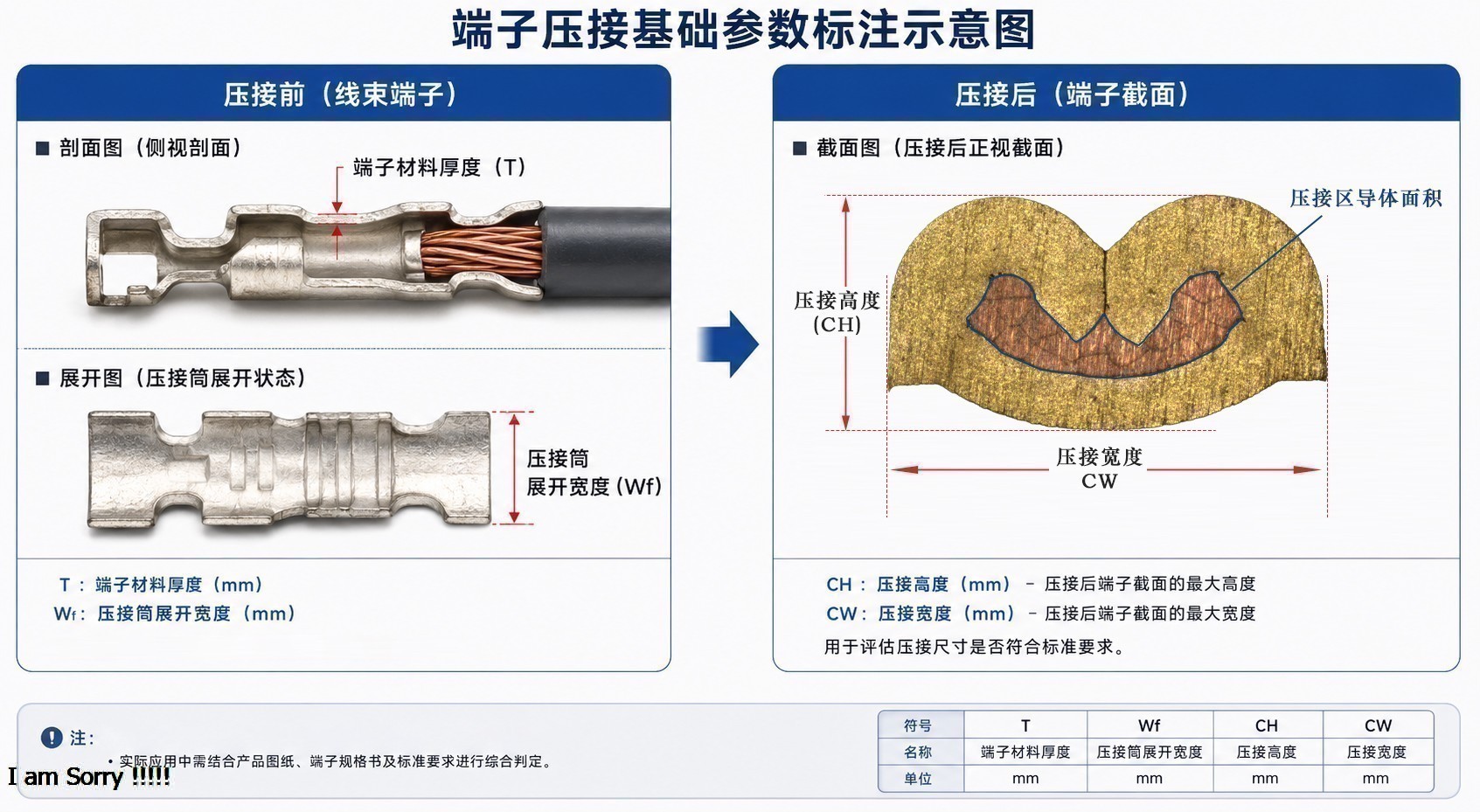

一、先理清基础概念

在开始计算之前，先把几个关键参数的定义固定下来。

导线截面积：所有铜丝横截面积的总和。0.5mm²的导线，铜丝总截面积就是0.5mm²。这是计算的起点。

端子压接筒展开宽度：端子压接筒在压接之前，展开成平板之后的宽度。这个数据由端子设计决定，可以从端子图纸上查到，或者实测得到。

端子材料厚度：压接筒壁的金属厚度，也可以从端子图纸查到。

压接高度：压接完成后，压接区域在垂直方向上的残余厚度。这是我们最终要计算的参数之一。

压接宽度：压接完成后，压接区域在水平方向上的延展尺寸。这是另一个最终要计算的参数。

二、压接高度的理论计算方法

压接高度的计算，基于一个核心假设：压接过程中，铜丝和端子材料总体积不变。 压接只是消除导体丝间空隙，将松散的导线变为致密状态，金属不会被压缩或消除。

基于这个假设，压接高度可以这样推导：

第一步：计算压接后导线铜丝的理论厚度。

压接前，导线铜丝的总截面积为S。压接后，这些铜丝被压成一个近似矩形的截面，宽度等于压接筒内部宽度，厚度就是铜丝被压紧后的高度。

如果压缩率设定为 15%（行业推荐中位值），对应导体填充率为 85%。准确来讲，铜丝金属本身截面积不变，压接只是消除铜丝之间的空隙；下文为工程简化，使用该压缩率推算铜丝致密状态。（⚠️注意：压缩率≠填充率，不同标准（VW60330 / USCAR‑21）定义存在差异，不要直接混用参数。）

铜丝压紧后的理论高度 = 导线截面积 ÷ 压接后铜丝在垂直方向上的有效宽度。（注：此处有效宽度为压接筒内部容纳导体的有效内腔宽度，取自端子图纸或实测。）

第二步：加上端子材料的厚度。

压接高度 = 铜丝压紧后的高度 + 2 × 端子材料厚度。

这是因为压接高度测量的是压接区域最外侧之间的距离，从上到下要穿过两层端子壁和中间的铜丝层。

（⚠️该简化公式仅适合理想 O 型圆筒压接；B (M) 型压接因两翼重叠，局部端子壁层数变化，该公式仅能做极粗略参考，不可作为精确计算，B 型优先参考端子厂商提供的 CCH 规格。）

第三步：根据端子结构做修正。

如果是 B (M) 型压接，中间存在分隔线，压接高度计算必须考虑两翼重叠带来的壁厚变化。该简化公式仅可做非常粗略的参考，B 型不建议依靠本公式做初始估算，优先使用端子厂商规格的参考区间。

三、压接宽度的理论计算方法

压接宽度和压接高度是一对联动的参数。压缩率确定之后，宽度可以通过材料体积守恒推导出来。

压接完成后，压接区域近似为一个矩形截面。这个矩形的高度就是压接高度，宽度就是压接宽度。压接完成后压接区的总截面积，包含变形后的端子金属面积、铜丝金属面积，以及截面内残留空隙。

基于体积守恒：

压接前铜丝截面积 + 端子压接筒金属截面积 ≈ 压接后铜丝金属面积 + 压接后端子金属面积；

压接后总截面外形面积 = 金属总面积 + 空隙面积；

工程实践中，通常采用更直接的方法：先确定目标压缩率，然后通过经验公式或端子供应商提供的对照表，查得对应的压接宽度。

但如果你没有对照表，可以用这个估算公式：压接宽度≈端子压接筒展开宽度 ÷ 变形系数

其中，变形系数为文档自定义经验估算系数，无行业标准定义；B 型经验取值 1.8‑2.5，O 型 2.5‑3.5；仅用于做粗略定性预判，不能替代端子规格书、模具实际调试。工程优先采用供应商对照表，而不是依靠本公式做精确计算。

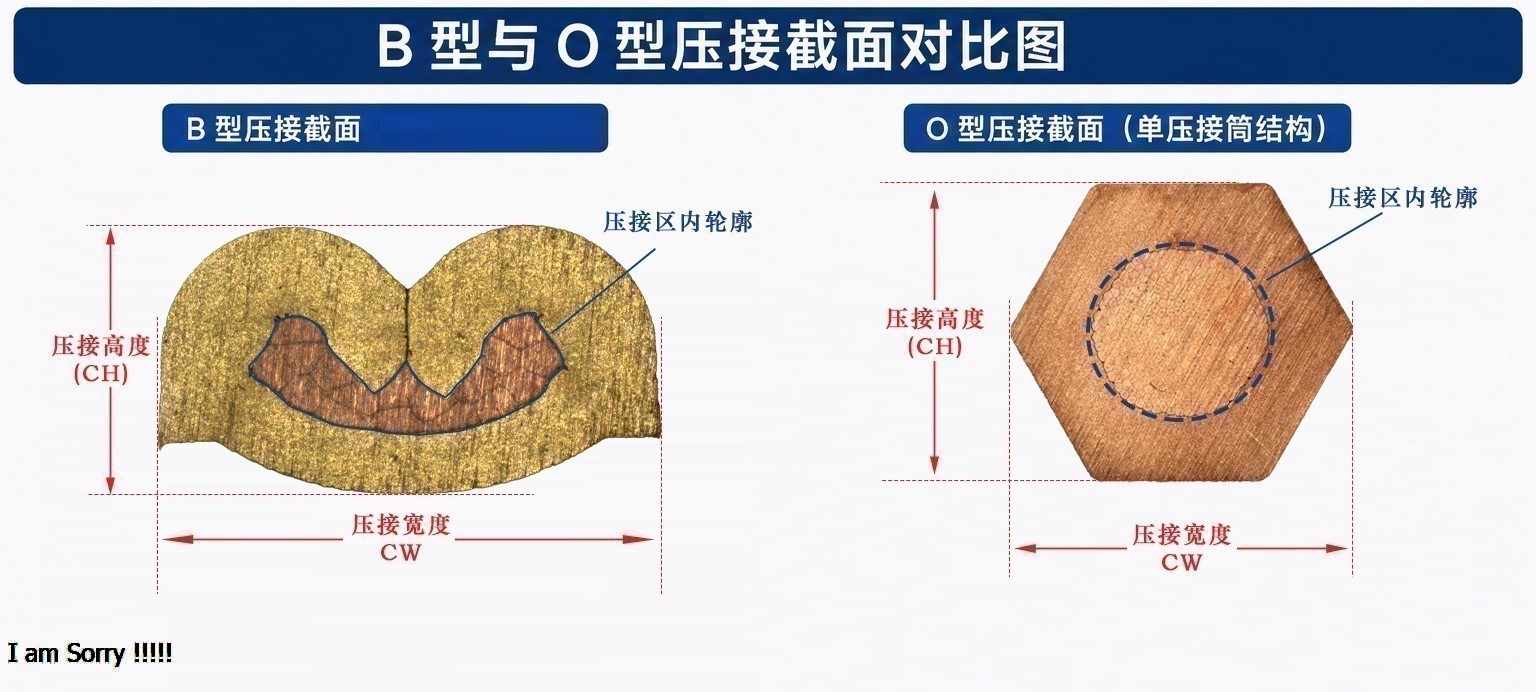

四、两种压接形状的计算差异

B型压接：

B 型（M 型）压接特点是端子两翼向内弯折对撞，在截面中心形成分隔线；铜丝被分隔为左右两束，铜丝总金属截面积保持不变；分隔线位置两层端子壁相互贴合。

B型压接的计算要点：中间分隔线处的端子壁是双层的，所以压接高度的计算需要区分“中央区域”和“两侧区域”。测量时通常测两侧铜丝最厚的位置。

O型压接：

O 型管状压接，理想模型下端子壁完整包裹铜丝，理论简化公式：压接高度 = 压接后铜丝等效直径 + 2× 端子壁厚；实际模具压接后截面多为多边形，常呈椭圆，压接宽度一般略大于压接高度。

五、理论值和实际值的差距

算出来的理论值，和最终调试出来的实际参数，通常会有5%-10%的差异（该5%‑10% 偏差为物料、模具状态良好下的经验区间；若模具磨损、端子批次波动，偏差会进一步放大）。原因包括：

• 端子材料的回弹效应。压接结束后，材料会轻微回弹，实际高度略大于理论值。

• 铜丝束的排列不均匀。理论计算假设铜丝均匀分布，实际压接中铜丝会产生一定的随机排列。

• 模具的制造公差和磨损状态。

• 端子表面镀层的摩擦特性变化。

所以，理论计算的价值不在于替代试模，而在于给你一个可靠的起始点。从理论值附近开始调模具，通常两三次就能找到合格窗口。而完全靠盲试，可能切十几个截面都找不到方向。

六、标准对照

按照行业通用规范，压接高度、宽度公差由端子型号、线规、应用等级决定；高压、安全类线束严苛场景公差可达 ±0.03mm；普通低压线束常见公差约为±0.05mm。严禁直接套用统一公差，必须严格遵循端子供应商规格书。

如果实测值与端子供应商规格书偏差超出允许范围，或者与本文理论估算值偏差超过 10%，需要立即排查：模具是否装错、端子批次是否有差异、导线规格是否变化。

⚠️重要提醒：文中全部计算仅作为试模初始参考，量产务必遵循端子规格书，并通过剖面、拉拔力、接触电阻验证。

总结

压接高度和宽度的理论计算，核心逻辑就一条：材料体积守恒。 铜丝和端子材料不会被压没，只会从一种形状变成另一种形状。

掌握了这个底层逻辑，你就有了一个比“老师傅手感”更可靠的调试起点。理论值算出来，试模有方向，调试有依据，参数有出处。
