恒温恒湿试验箱在同样85℃/85%RH里放了1000小时，为什么你的线束测出来和别人不一样？

前面我们聊过恒温恒湿试验箱，讲了它在什么场景下用、怎么选设备。

但有一个更本质的问题没有展开：把线束放进试验箱之后，到底在测什么参数？

很多人对恒温恒湿测试的理解停留在“设一个温度、设一个湿度、放够时间拿出来看看”。这样操作，设备是在运行，但测试数据几乎没有任何分析价值。

恒温恒湿测试测的参数，可以分成两个层面：一是试验箱本身的控制参数，二是线束样品在环境应力下的性能参数。 前者决定测试条件是否有效，后者决定测试结论是否成立。

第一类：试验箱的控制参数——温度

温度相关参数是恒温恒湿测试的基础。但“温度”两个字背后，其实包含了好几个不同的指标。

温度范围：设备能够稳定控制的温度区间。常见规格有-20℃~+150℃、-40℃~+150℃、-70℃~+150℃等。选型时，温度范围要覆盖你的产品标准要求。线束行业常用的测试温度从-40℃（北方冬季极限）到+125℃（发动机舱高温）不等。

温度均匀度：在试验箱工作空间内，不同位置测得的温度差异。标准要求在多个测点（通常9点或更多）之间，温度差异控制在±2℃以内。均匀度不好，意味着你的样品放在箱内不同位置，实际经受的温度不一样，测试结果的可重复性就没有保障。

温度波动度：在稳定状态下，同一个测点在规定时间内的温度变化范围。通常要求在30分钟内不超过±0.5℃。波动度反映的是控制系统的稳定性，波动太大，环境应力就不是恒定的，测试条件失去意义。

温度偏差：设定温度和实测平均温度之间的差值，通常要求在±2℃以内。偏差过大，说明设备显示的温度和箱内实际温度不一致，测试条件从一开始就偏了。

升降温速率：设备从常温升到最高温或降到最低温需要多长时间，通常用℃/min表示。不同标准对速率有不同要求，有的要求快速温变（3℃/min~5℃/min），有的允许自然升降温。速率不同，对样品的热冲击严酷程度也不同。

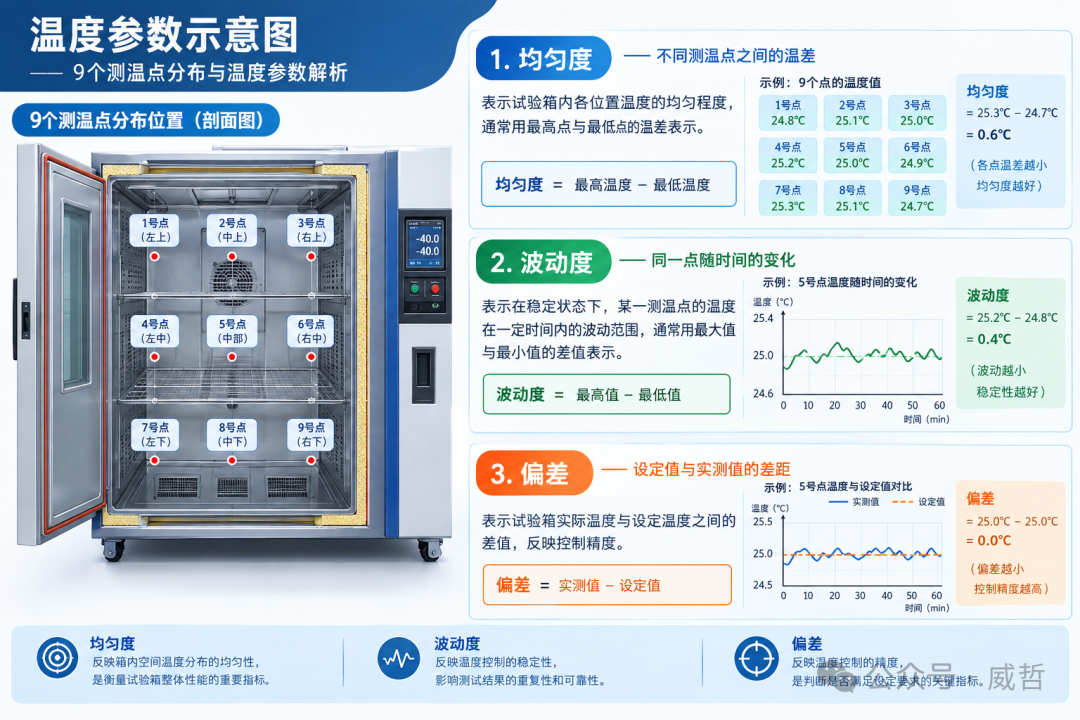

【温度参数示意图】

第二类：试验箱的控制参数——湿度

湿度参数的逻辑和温度类似，但控制难度更大，因为湿度受温度影响非常直接。

湿度范围：设备能够稳定控制的湿度区间，常见规格有20%~98%RH。线束行业常用的测试条件包括85%RH（双85测试）、93%RH（恒定湿热）、95%RH等。

湿度均匀度：工作空间内不同位置的湿度差异，通常要求≤±3%RH。

湿度波动度：稳定阶段同一测点的湿度变化范围，通常要求≤±2%RH。

湿度偏差：设定湿度和实测平均湿度的差值，通常要求在±5%RH以内。

湿度控制有一个容易被忽略的细节：低湿比高湿难做。 在高湿条件下，加湿系统持续工作，相对容易维持。但在低湿条件下（比如20%RH以下），需要靠除湿系统把水分抽走，而箱内如果有线束样品、治具等吸湿性材料，会不断释放水分，导致湿度难以降下来。如果你的测试标准要求低湿条件，选设备时要特别关注除湿能力。

第三类：线束样品在环境应力下的性能参数

设备参数是“环境条件”，样品参数是“测试结果”。恒温恒湿测试的核心价值，在于在温湿度应力施加的同时，监测线束的性能变化。

绝缘电阻：这是线束环境测试中最核心的电气参数。湿度是影响绝缘电阻的关键因素。在高温高湿阶段，水分可能渗入绝缘材料表层，形成导电通道，导致绝缘电阻显著下降。通过引线孔将测试线引出箱外，连接绝缘电阻测试仪，可以在整个温湿度循环过程中持续监测绝缘电阻的变化趋势。

测试结束后，样品在标准环境中恢复 2 小时，绝缘电阻恢复值需符合对应标准要求（部分规范参考值不低于 100MΩ）。如果恢复后仍然偏低，说明绝缘材料发生了不可逆的劣化。如果恢复后仍然偏低，说明绝缘材料发生了不可逆的劣化。

电压降：对于通电测试的线束样品，电压降是另一个关键监测参数。在+85℃高温极限下，电源通道电压降需要控制在预设阈值以内（如100mV）。温湿度循环过程中电压降的漂移情况，比常温下的初始值更有诊断价值。

导通性能：线束的核心功能是导通。在温湿度应力下，端子可能因为氧化或腐蚀导致接触电阻增大，甚至出现间歇性断路。通过引线孔外接导通测试仪，可以在测试过程中实时监测每个通道的导通状态，无需频繁开箱取样。

信号传输性能：对于高频信号线束，温湿度应力可能导致特性阻抗变化，进而影响信号传输质量。高温高湿阶段，信号通道的传输速率衰减率需要控制在预设阈值以内（如3%）。

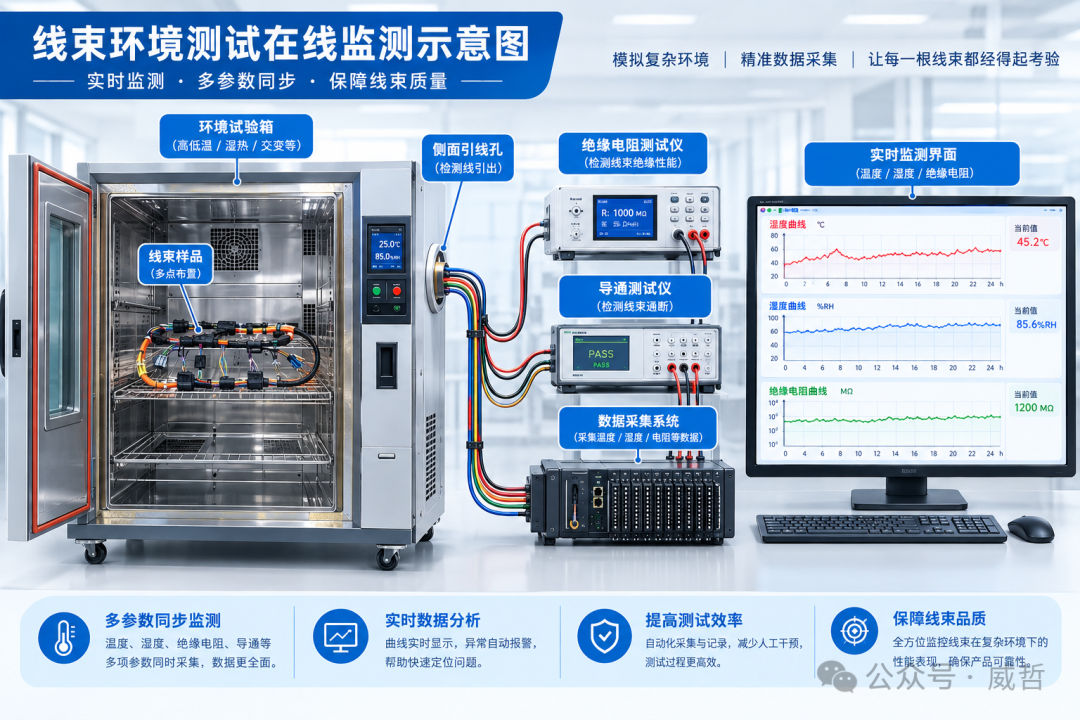

【线束环境测试在线监测示意图】

除了电气性能，还要看什么？

外观变化：测试结束后，检查线束绝缘皮是否有鼓包、开裂、变色、发白，连接器塑壳是否有变形，端子是否有锈蚀。这些外观变化是材料老化的直观证据。

机械性能变化：绝缘材料在高温高湿下可能发生水解脆化，低温下可能变硬变脆。如果产品有机械性能要求，测试后还需要复测绝缘皮的拉伸强度或端子保持力。

塑胶件失效：线束护套、连接器外壳、卡扣等塑胶件，在温湿度循环中可能出现水解脆化、卡扣开裂、护套收缩变形等问题。这些结构失效可能导致密封性能下降，水汽进一步侵入。

标准里规定的测试条件是什么样的？

恒温恒湿测试的条件，通常依据GB/T 2423系列标准来设定。

恒定湿热试验（Cab）：温度40℃±2℃，湿度93%±3%RH，持续48小时至数周。适用于评估产品在长期高温高湿环境下的性能稳定性。

交变湿热试验（Db）：模拟温湿度循环变化，如高温高湿（55℃±2℃、93%±3% RH）与常温低湿交替，循环周期为 12 小时高温高湿 + 12 小时常温低湿。这种测试更接近实际使用中昼夜交替、晴雨变化的工况。

双85测试：温度85℃、湿度85%RH，是电子行业最常用的加速老化测试条件之一。持续时间通常为1000小时，用于评估产品的长期可靠性。

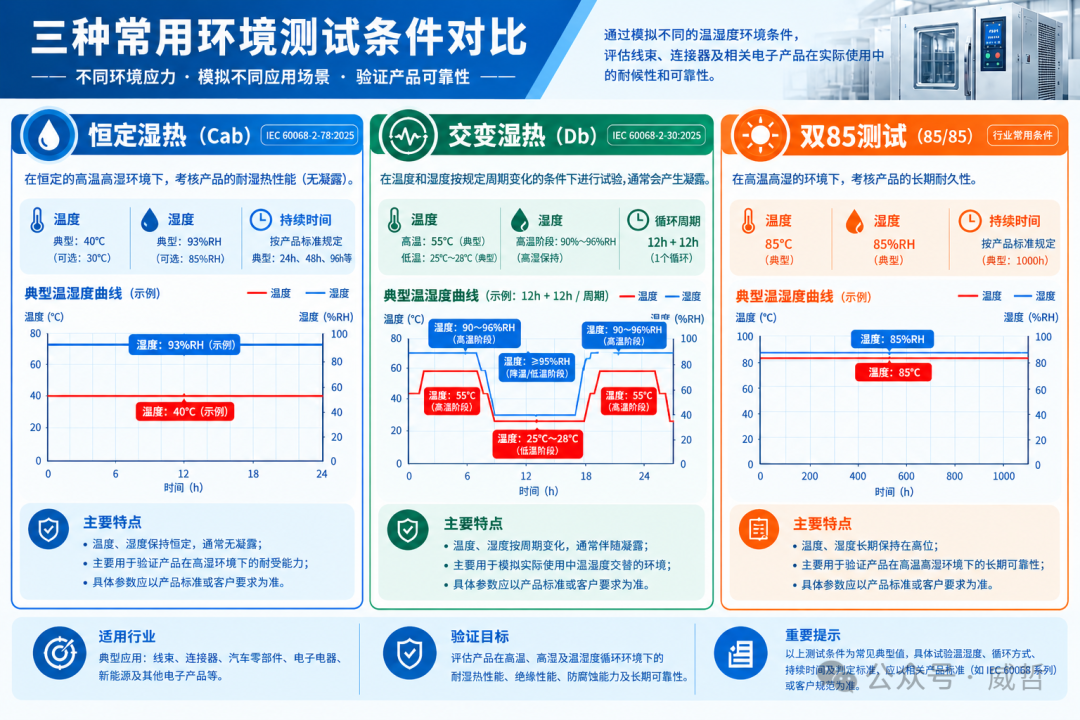

三种常用测试条件的对比信息图

总结

恒温恒湿测试测的参数，归结起来就是两句话：

设备端看两类：温度（范围、均匀度、波动度、偏差、升降温速率）和湿度（范围、均匀度、波动度、偏差），这些参数决定了测试条件是否有效、是否可重复。

样品端看两类：电气性能（绝缘电阻、电压降、导通状态、信号传输）和非电气性能（外观、机械强度、塑胶件结构），这些参数在温湿度应力下的变化趋势，决定了测试结论是否成立。

把线束放进箱子不等于测试。只有在环境应力施加的同时，同步监测线束的电气性能变化，温湿度测试才真正回答了那个核心问题：这根线束在真实的温湿度环境下，还能不能可靠工作？
