端子截面分析仪 端子亮度不足、显示不清晰调节方法

概述

使用端子截面分析仪进行检测时，如果端子画面亮度不够、成像模糊，可通过亮度调节、对焦清晰度调节两步完成调试，保证端子截面成像质量，确保检测分析数据准确。

1 端子亮度调节

调试判断标准：观察电脑软件画面，端子截面亮度适中，无发白过曝，无阴暗看不清细节。

1.1 自动款端子截面分析仪

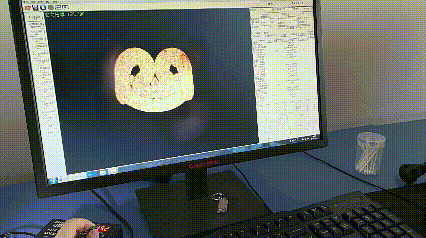

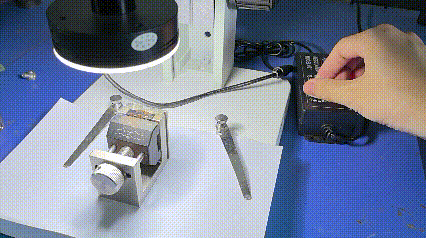

亮度调节旋钮为电源控制器上面的电压调节旋钮，旋转旋钮可以开启光源，同时调节光源亮度。 操作时一边旋转旋钮，一边观察电脑软件端子图像，调整到亮度合适为止。

1.2 水冷款端子截面分析仪

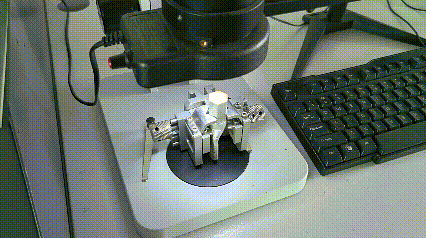

调节原理与自动款相同；电压调节旋钮设置在分析仪镜头侧边，旋转旋钮开启光源并调节亮度，观察软件端子画面，调节至亮度合适。

2 端子清晰度对焦调节

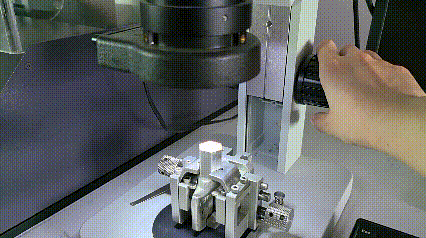

水冷款与自动款设备调节操作完全相同。 设备支架配置无极变焦旋钮，转动旋钮控制镜头上下移动实现对焦：

1. 缓慢转动支架调节旋钮，小幅度移动镜头；

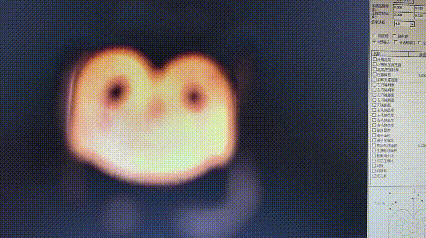

2. 观察电脑屏幕端子图像，确认使画面变清晰的旋转方向；

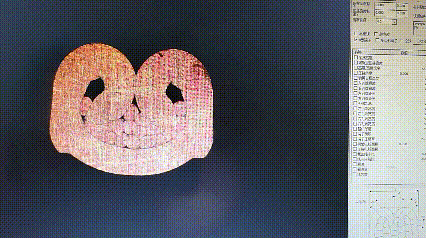

3. 精细微调旋钮，把端子截面画面调整至最清晰。

【故障处理：装好夹具后找不到端子样品】

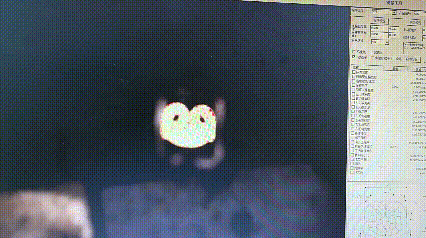

1. 将镜头倍率调小，快速找到端子截面位置；

2. 定位端子后，再逐步调大倍率；

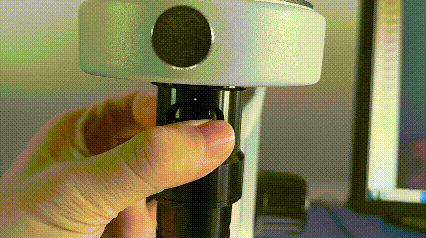

3. 关键提醒：镜头实际物理倍率，必须和软件【倍率选择】设置保持一致，否则会造成测量数据偏差。

注意事项

1. 光源亮度不要调至过高，防止图像过曝丢失细节；亮度过低也会造成截面看不清；

2. 对焦旋钮务必缓慢旋转，快速大幅度调节容易错过最佳对焦位置；

3. 镜头实际倍率和软件倍率参数必须一一对应，直接决定截面测量精度。
