束端子截面分析仪-软件打开无画面故障排查及解决办法

概述

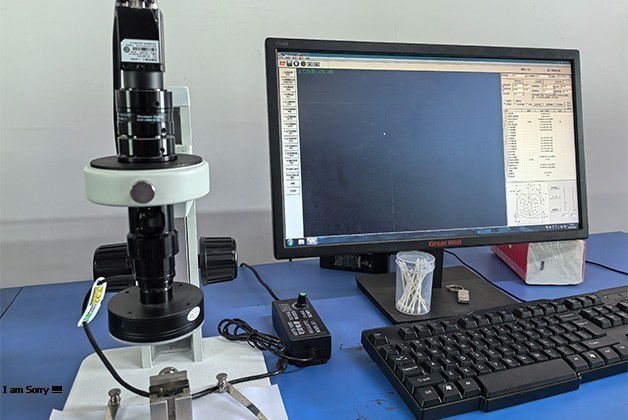

打开端子截面分析软件出现视频窗口黑屏，常见原因为光源未开启、夹具不在相机取景范围、相机高度及倍率设置不当、相机接线松动等，可按照下面步骤逐项排查解决。

1、检查分析仪光源是否开启

检查光源控制器，旋转控制器电压调节旋钮，打开光源并适当调亮。光源开启后观察软件窗口是否出现图像。光源关闭时软件画面会直接全黑。

2 、夹具未处于相机可视画面内

光源开启后软件仍然黑屏：

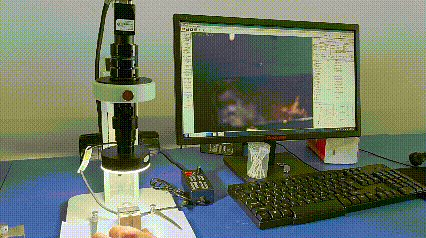

1. 轻微移动夹具，前后左右小范围晃动；

2. 如果电脑画面有光影晃动、闪烁，说明相机本身工作正常，仅仅是夹具样品没有落在相机拍摄视场中；

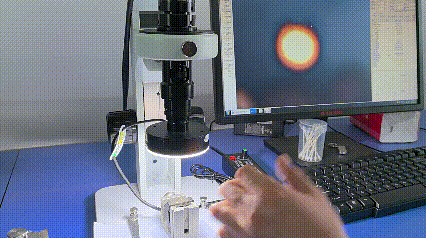

3. 转动支架调节旋钮，向下降低镜头高度，把夹具和端子移动到相机取景区域内。

3、相机镜头高度或倍率设置不合适

设备出厂支架调至最低，初次使用，倍率与镜头高度不匹配会看不到样品。

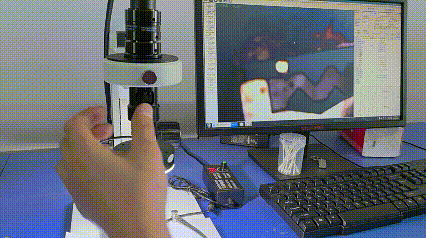

1. 将镜头切换到低倍率，扩大观察视野；

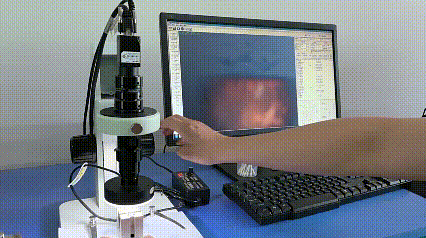

2. 通过支架旋钮上下调整镜头高度，找到端子样品；

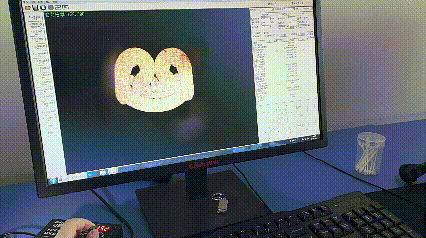

3. 看到端子后，再调大倍率，微调对焦使画面清晰。

4、相机接线松动故障排查

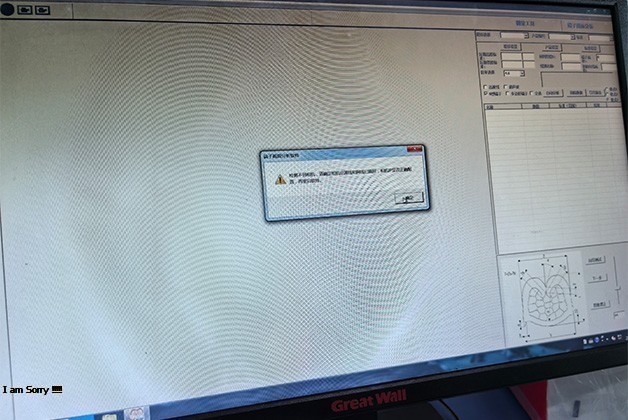

4.1 软件弹出提示，检测不到相机

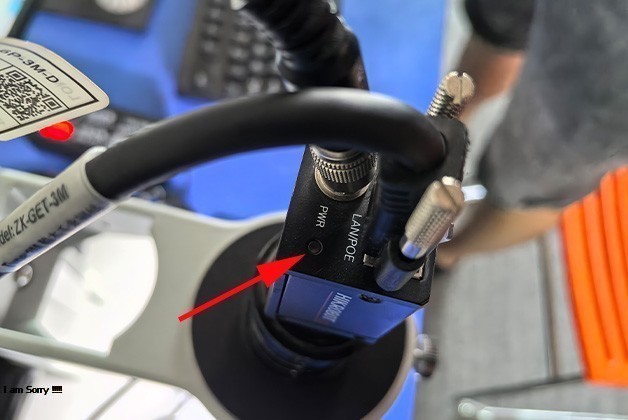

查看相机上 PWR 电源指示灯：

1. PWR 灯熄灭：相机电源线没有接好，重新插紧圆形电源接头；

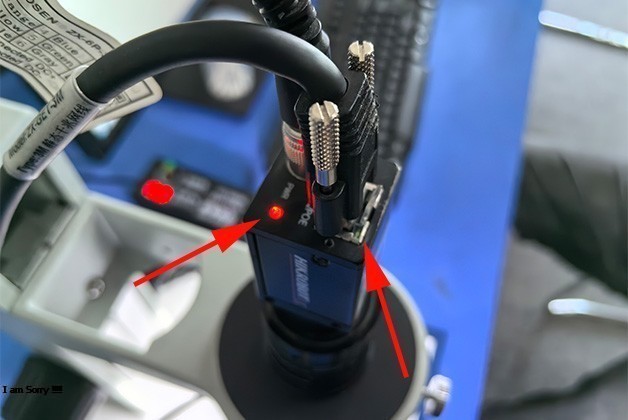

    2.PWR 红灯亮、网口灯不亮：网线接触不良，重新插好相机网线；

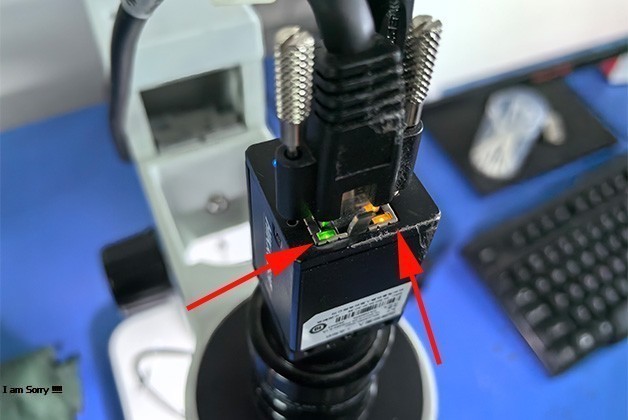

    3.正常状态：PWR 蓝色灯亮起，网口指示灯同步点亮。 电源线、网线接好之后重启软件。

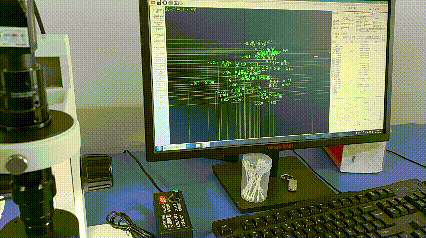

4.2 使用过程中突然黑屏，软件鼠标卡参考线

此现象一般是相机连接线松动。

1. 按照 4.1 步骤重新检查并拔插电源线、网线，确认指示灯状态；

2. 如果接线全部牢固，指示灯状态正常，软件依旧黑屏，请联系售后技术支持。

故障排查简易顺序

1、确认光源开启，亮度合适

2、移动夹具，确认相机画面是否有光影反馈

3、切换低倍率，调整镜头高度寻找样品

4、检查相机电源线、网线和指示灯

5、以上操作无效，联系售后

注意事项

1. 调节镜头支架时动作轻柔，避免磕碰镜头和夹具；

2. 插拔相机接线建议断电操作，防止接口损坏；

3. 优先观察相机指示灯，快速判断硬件连通状态。
