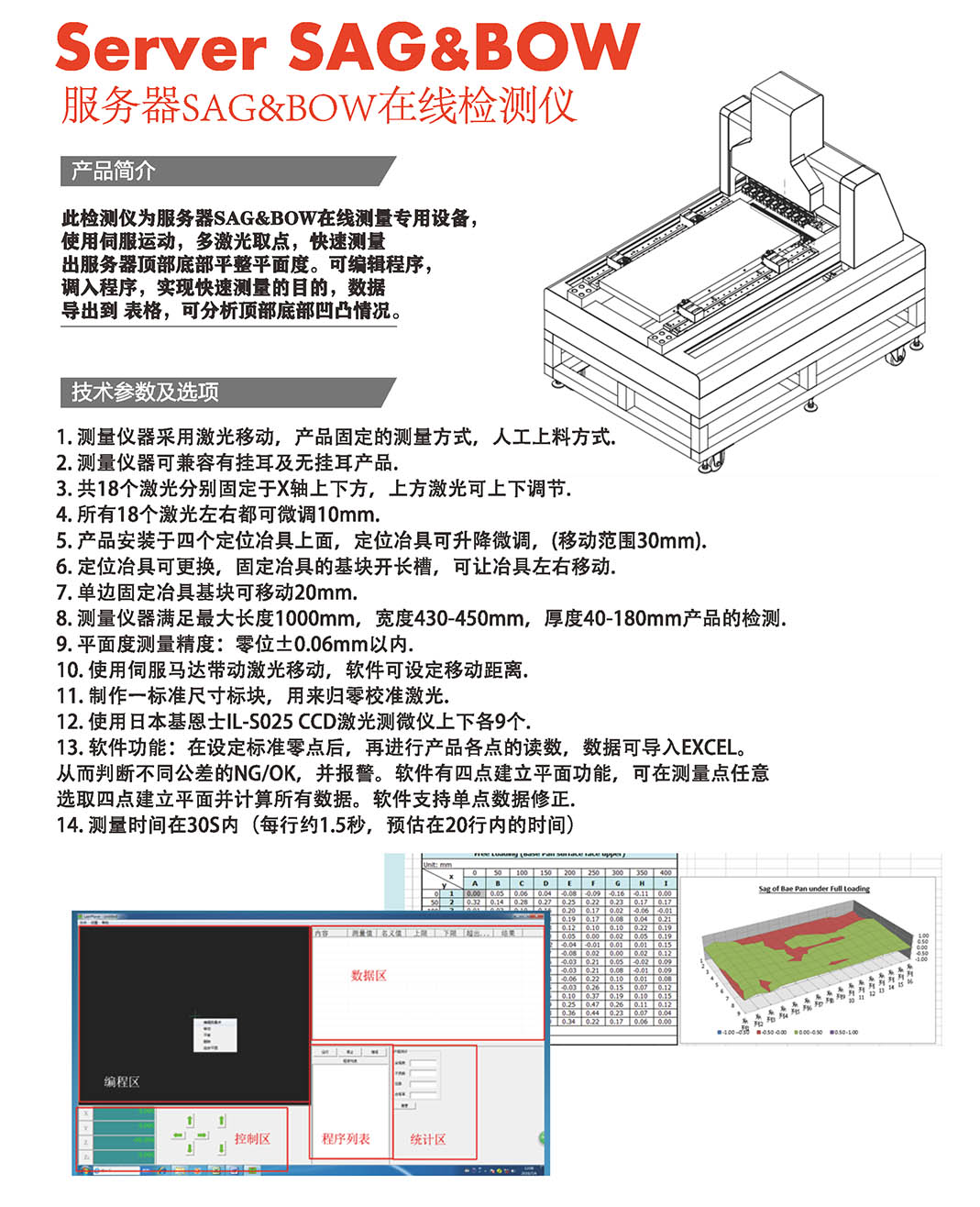

服务器SAG&BOW在线测量仪

1.测量仪器采用激光移动，产品固定的测量方式，人工上料方式.

2.测量仪器可兼容有挂耳及无挂耳产品.

3.共18个激光分别固定于X轴上下方，上方激光可上下调节.

4.所有18个激光左右都可微调10mm.

5.产品安装于四个定位冶具上面，定位冶具可升降微调，(移动范围30mm).

6.定位冶具可更换，固定冶具的基块开长槽，可让冶具左右移动.

7.单边固定冶具基块可移动20mm.

8.测量仪器满足最大长度1000mm，宽度430-450mm，厚度40-180mm产品的检测.

9.平面度测量精度:零位士0.06mm以内.

10.使用伺服马达带动激光移动，软件可设定移动距离.

11.制作一标准尺寸标块，用来归零校准激光.

12.使用日本基恩士IL-S025CCD激光测微仪上下各9个.

13.软件功能:在设定标准零点后，再进行产品各点的读数，数据可导入EXCEL。

从而判断不同公差的NG/OK，并报警。软件有四点建立平面功能，可在测量点任意

选取四点建立平面并计算所有数据。软件支持单点数据修正.

14.测量时间在30S内(每行约1.5秒，预估在20行内的时间)
