服务器SAG检测仪

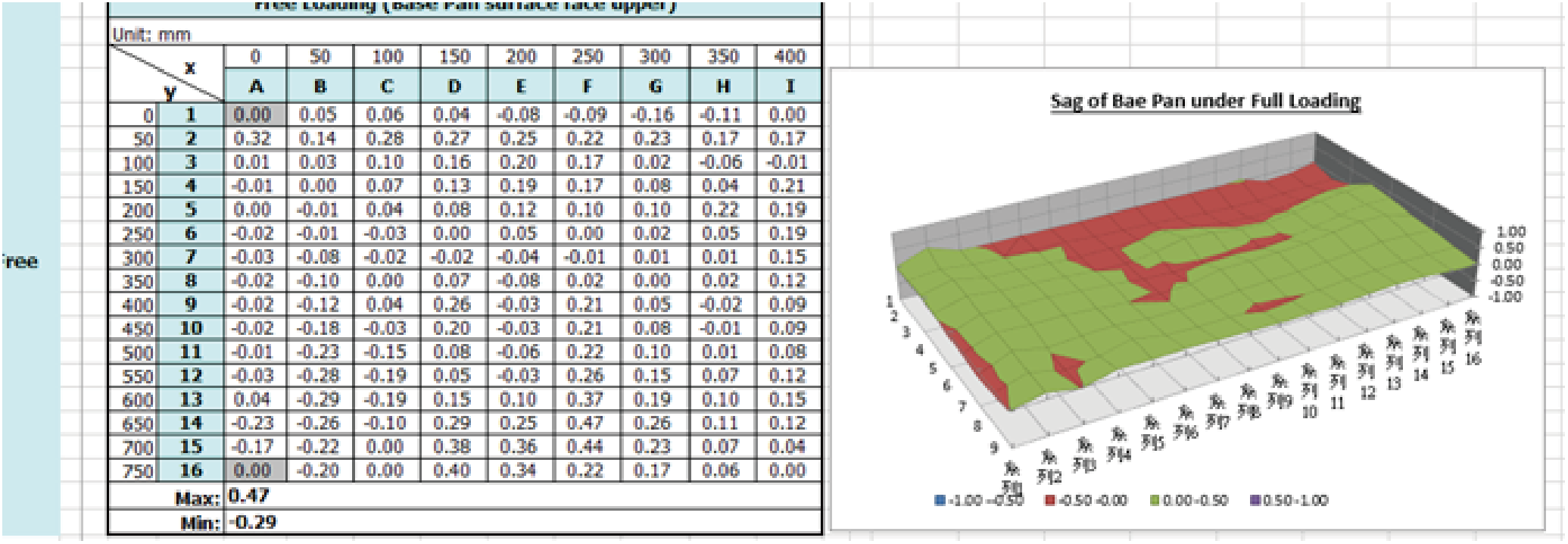

1.量测仪器可量测范围:1U~8U Server底部平面度.并能输出数据.

2.量测仪器的量测方式能满足上机柜与非上机柜两种方式。

3.非上机柜形式要求满足产品宽度范围:430---510mm(注:仪器之产品放置位单边可调，伸缩80m)。

4.最大有效量测长度1000mm.

有效量测宽度为430--500mm.

主机外型尺寸:约高908MM 宽:1020MM长:1418MM

设备重量约:2吨

电脑桌尺寸:长:1000MM宽:700MM 高768MM

5.平面度测量精度:+/-0.06mm，位置精度+/-0.05mm

6.激光头上下调动范围兼顾1U与8U的量测,要求≥100mm(使用1根固定杆)

7.安装一个激光头，在行程范围内可依预先设置点自动取点

8.激光头测量范围:+/-10mm。激光传感器的型号为日本:IL-S065

9.机器前后使用亚克力板封口。

10.机器两立柱打两排孔，放置产品前可插入三根横梁，测试时再取出。

11.制作一布艺防尘罩，不使用时可以罩上防尘。

12.测试软件一套。

13.摇杆控制系统，方便操作对位。

14.马达为日本松下伺服电机。

15.X轴为直接连轴器带动。

16.测量效率约2S左右/每个点
