简介

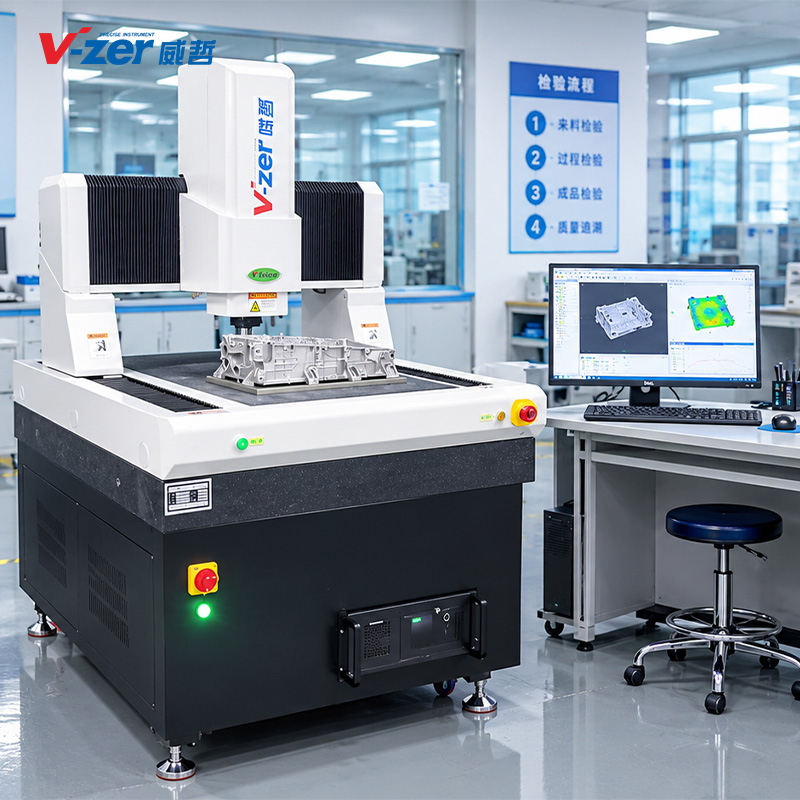

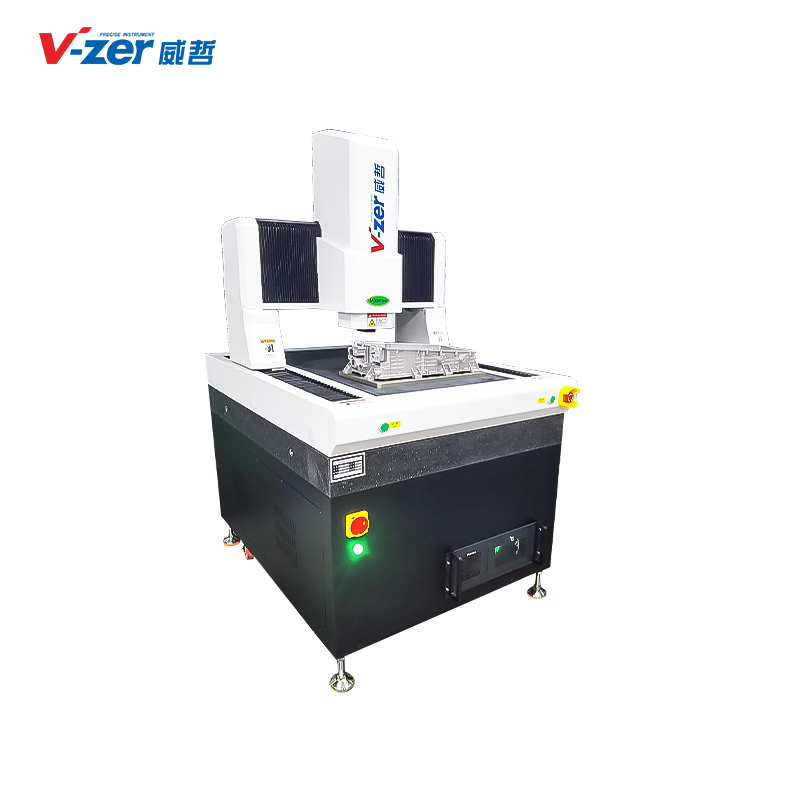

东莞威哲精密仪器有限公司推出的翘曲度平面度检测仪（激光平面度测量仪），采用高精度激光位移传感器/光谱共焦测头、精密运动平台、大理石基座与智能三维分析软件，专用于工件表面平面度、翘曲度、共面度、平整度、高低差及局部变形的非接触式高精度测量。设备支持自动扫描、3D形貌重建、热力图显示、多点/多区域分析、公差判定、超差报警、数据存储、报表导出及MES对接。适用于线束端子、连接器、PCB/FPC、半导体封装、屏幕玻璃、金属片、陶瓷基板、注塑件及精密五金等产品的来料检验、产线抽检与实验室研发，满足精密测量与质量控制需求。

技术参数及简介

1.量测仪器可量测范围:700*600MM产品的平面度检测.并能输出数据.

2.量测仪器的量测方式能满足:放大理平台及立柱支撑。

3.Y轴最大有效量测长度700mm、X轴有效量测宽度为600mm、Z轴有效量升降范围为250mm.

主机外型尺寸:约高1550MM、宽:1230MM 、长:1120MM、设备重量约:800KG

4.平面度量测重复精度:≤0.01mm，位置精度±0.05mm

5.Z轴上下调动范围:250mm

6.安装一个基恩士彩色同轴激光头，在行程范围内可依预先设置点自动取点。(利用伺服马达控制行程，激光取点,软件计算四角四点形成虚拟平面，再计算单点与平面距离得出数据)

7.激光头测量范围:±10mm。激光传感器的型号为日本基恩士:CL-P070

8.测试软件一套。

9.马达为日本松下伺服电机。

10.测量效率约80MM/S
