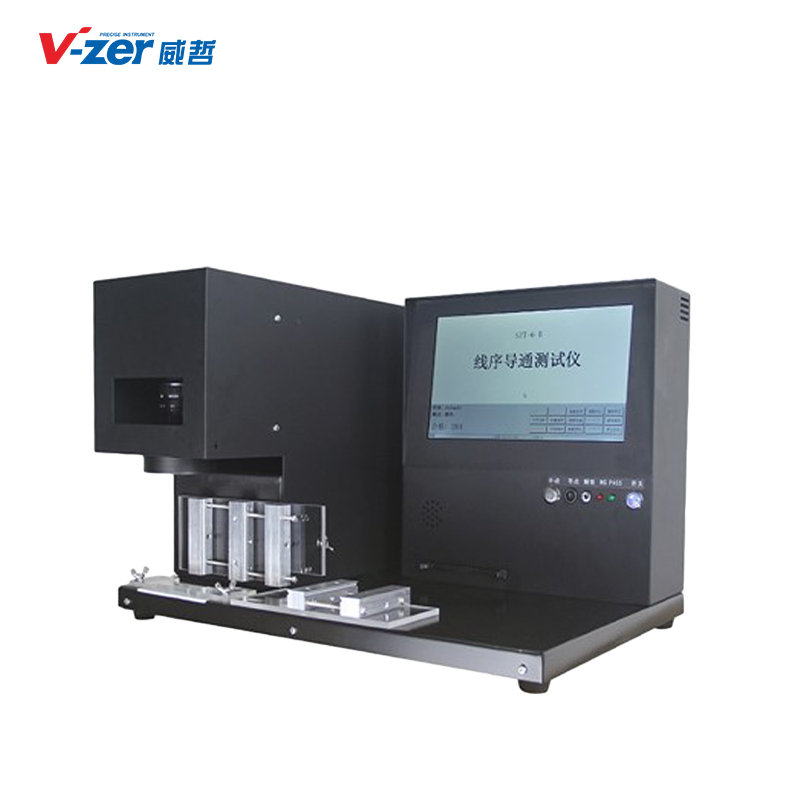

单排线序导通测试仪
东莞威哲精密仪器有限公司推出的单排线序导通测试仪，专用于单排排线、单排连接器、单排端子线束的线序与导通质量检测。设备采用多路矩阵扫描与低压恒流检测原理，可对单排针脚进行导通、短路、断路、错接、反接、线序及接触不良检测，支持自动学习标准线序、一键比对、声光报警、不良Pin位定位、数据存储、报表导出及MES对接。适用于汽车线束、新能源线束、消费电子、通信设备、家电等行业的来料检验、产线全检与实验室研发，是线束电学性能检测的基础设备。

基础技术参数

产品优势
测试仪使用数据及导出数据正反面无差别识别，同色颜色设置精确，测试产品种类多，可记录。
电源输入
220-240VAC 50/60Hz(需可靠接地)
功率
30W
测试范围
1-48mm（产品宽度在48mm内均可）
导通测试
64个点位（短断路、错位、瞬短断路、点测）
绝缘测试
同综合测试仪连接，可测试64点位绝缘
工作环境
温度：0-40℃ / 相对湿度：≤75%

可选配定制功能

1、线序颜色+导通(绝缘)+打点

2、可单独进行线序或导通测试

3、检测线序颜色错序、错位

4、可测64PIN导通/断路/瞬断

5、可进行多端无序测试

6、测试PCB板焊接线序及外观

7、测试结果语音播报/NG锁定

8、档案储存管理、数据可查


测试仪特点

1、单端孔胶套产品

2、双端孔胶套产品

3、多端胶套复合型产品

4、单端双排孔产品线序测试

5、PCB板类型产品线序测试

6、水晶头类型产品

7、TYPE-C、USB类型产品

8、带电子元气件类型产品
