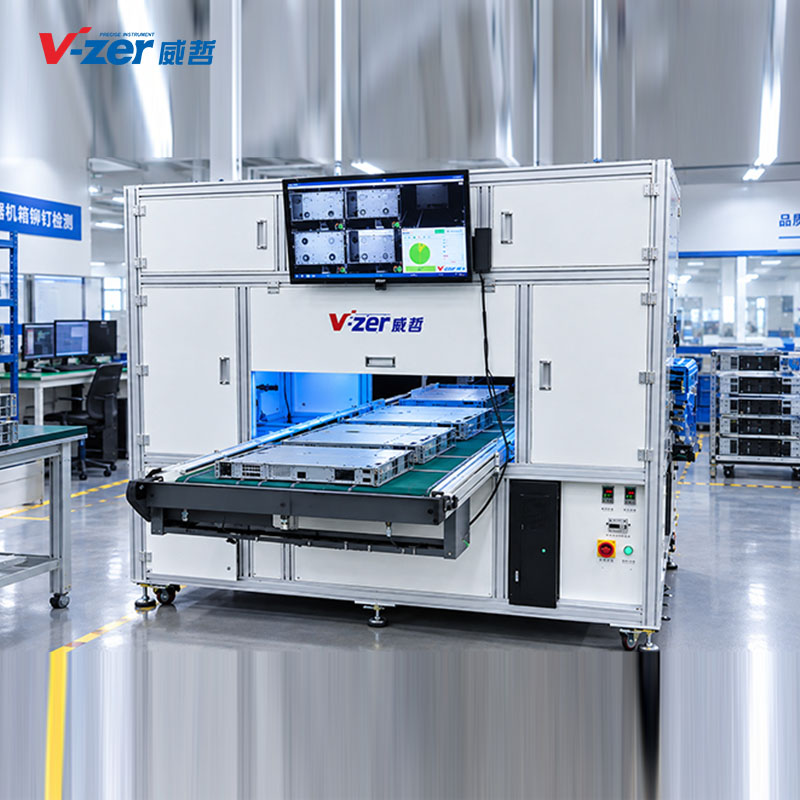

服务器机箱铆钉检测仪

基础技术参数

检测最小铆钉尺寸:直径3MM以上

正面视野大小:800MM*900mm内

侧面视野大小:800*300MM内

相机配置:500万像素相机*4PCS+2000万像素相机*1PCS

相机分辨率:2448*2048(500W)、5472*3648 (2000W)

镜头配置:高清工业镜头*5

最佳成像高度:顶部约800mm/侧面约360MM

检测分辨率:163um/pixel/219um/pixel

检测时间:<3s/PCS(不含上料时间)

检测区域:产品正方平面，两边折弯侧边

软件功能:可设定检测区别,自动判断是否合格,产品NG报警并提示位置等功能

铆钉检测仪简介

东莞威哲精密仪器有限公司推出的服务器机箱铆钉检测仪，专用于服务器机箱、重型钣金机柜、AI算力设备外壳及通信机箱上的压铆螺母、拉铆钉、实心铆钉等紧固件的自动化视觉检测。设备集成高分辨率CCD工业相机、远心镜头、多角度可编程光源与激光位移传感器，结合智能视觉算法与精密运动平台，可自动检测铆钉的漏铆/缺件、位置偏移、浮高/下陷、共面度、铆头直径、变形开裂等缺陷。支持大尺寸机箱的全域扫描或多相机拼接检测，具备自动定位、批量编程、OK/NG声光报警、数据存储、报表导出及MES对接功能。适用于服务器制造、钣金加工、数据中心硬件及实验室研发等场景，有效替代人工目检，大幅提升机箱装配质量与产线检测效率。

核心优势

专为大尺寸机箱设计：支持大行程龙门结构或多相机视觉拼接，完美适配服务器机箱、长尺寸钣金件的全幅面铆钉检测。

2D+3D融合检测：CCD视觉精准识别漏铆、偏位与表面缺陷，激光位移传感器同步测量铆钉高度与共面度，杜绝“浮高/下陷”。

全自动高效：自动定位、自动扫描、自动判定，配合产线流水线或机械手上下料，实现批量全检，大幅提升效率。

智能防错与判定：内置标准模板，一键比对，漏铆或超差自动声光报警，精准标记不良位置，防止不良品流入下道工序。

柔性换型：软件支持多品种配方管理，更换机箱型号时一键调用检测程序，换线快捷，适应多品种小批量生产。

多角度光源：针对不同材质、颜色、反光特性的机箱与铆钉，提供多角度可编程光源，确保边缘轮廓与铆头特征清晰呈现。

数据管理与追溯：检测结果、缺陷图像及统计数据可存储、查询、导出，支持SPC分析与MES系统对接，实现质量全流程追溯。

稳定抗振结构：高刚性机架与精密传动设计，抗车间环境振动干扰，适合长时间连续运行。

非标定制：检测视野、行程、相机数量、自动化上下料方式及软件算法等，均可根据客户特定规格与产线需求进行非标定制。
