  • 新能源大端子全自动端子截面剖面切片分析仪 产品型号:MQ-300E

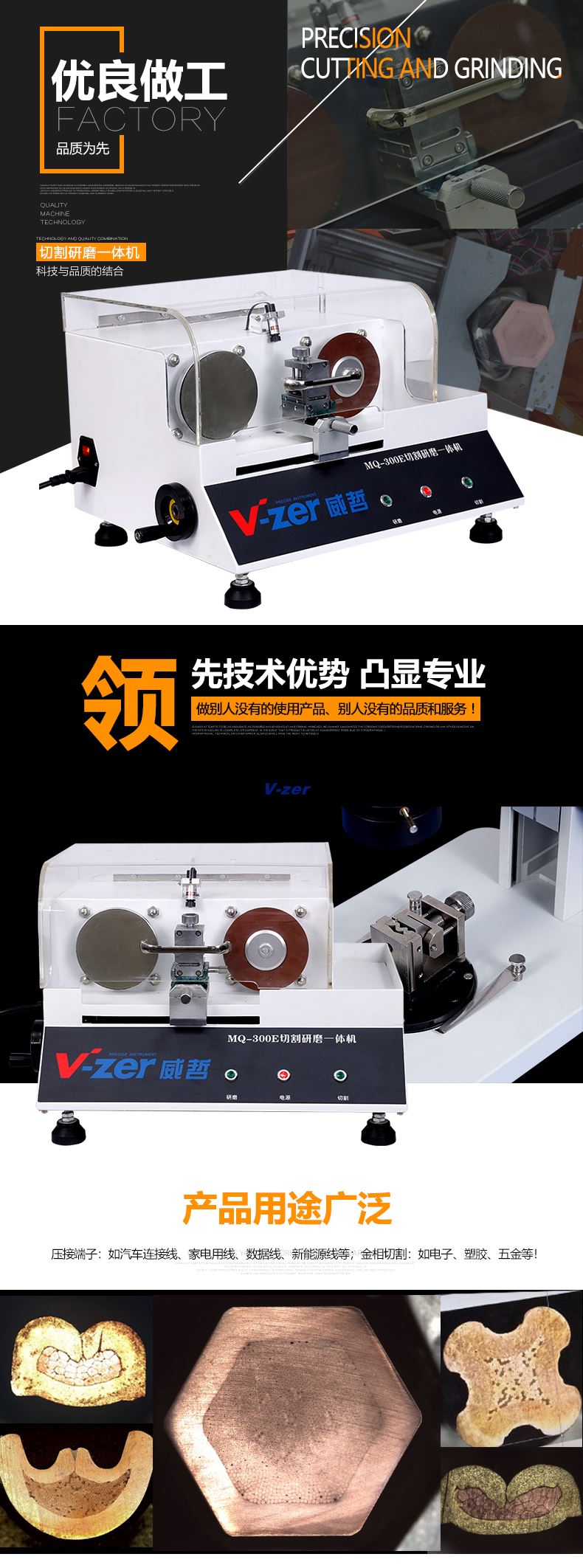

    2017年东莞威哲精密仪器有限公司推出最新款端子截面分析仪,此款线束端子剖面分析仪完全不同于老款端子截面分析仪,新款端子截面分析仪采用大钢板基座,让切割研磨一体机工作更稳定,马达采用卧式安装,便于切割和研磨,采用激光红外线对位切割位置,效率更快。可加装喷水装置,适应于更多新能源汽车线束大端子的切割和研磨。此款端子截面分析仪切割电机和冶具移动装置均安装于 钢材上,经过打表保证安装精度,使切割和研磨的平整度都大大的提升。

产品介绍
相关产品

MQ-300E端子截面分析仪 拷贝

MQ-300E端子截面分析仪5

MQ-300E端子截面分析仪6

 产品介绍

       2017年东莞威哲精密仪器有限公司推出最新款端子截面分析仪,此款线束端子剖面分析仪完全不同于老款端子截面分析仪,新款端子截面分析仪采用大钢板基座,让切割研磨一体机工作更稳定,马达采用卧式安装,便于切割和研磨,采用激光红外线对位切割位置,效率更快。可加装喷水装置,适应于更多新能源汽车线束大端子的切割和研磨。此款端子截面分析仪切割电机和冶具移动装置均安装于 钢材上,经过打表保证安装精度,使切割和研磨的平整度都大大的提升。

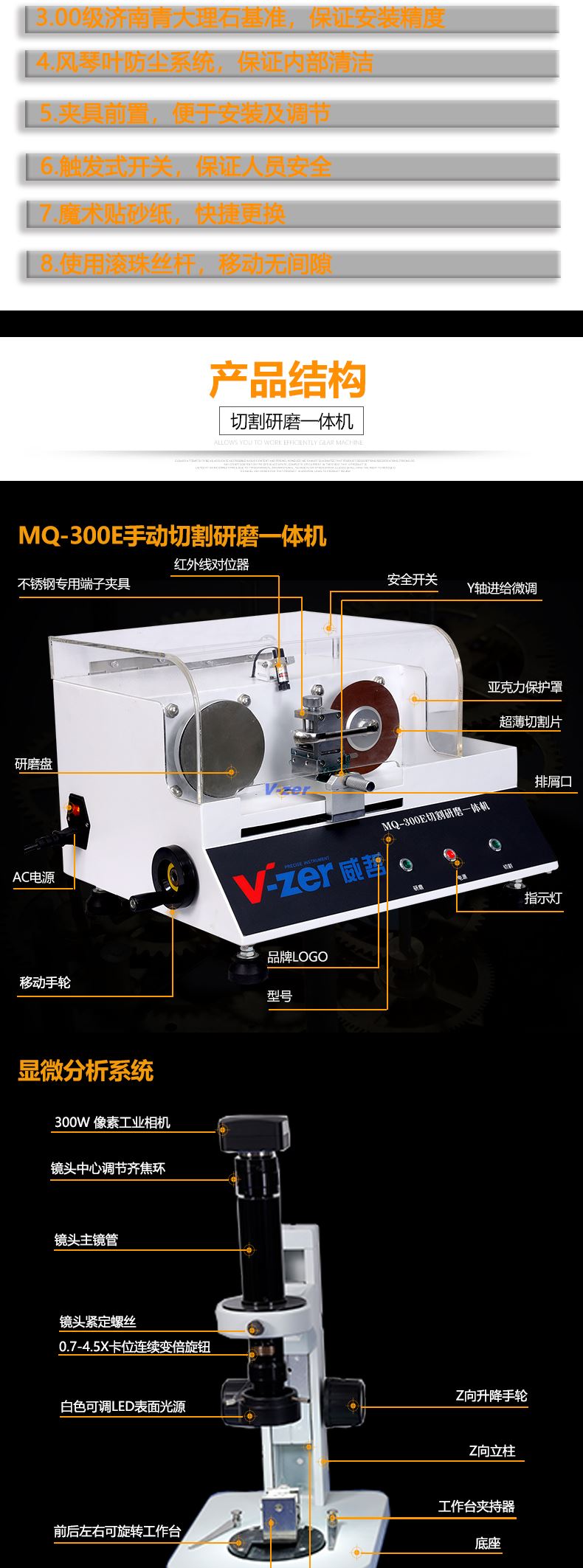

特点:



        1.使用双导轨,保证安装精度.



        2.电机采用卧式安装,保证旋转的偏摆小。



        3.激光红外线对位,保证快速对准切割位置。



        4.可移动XY工作平台带360度旋转台 ,方便端子截面取样。



        5.增加排水系统,便于清洁机台 。



        6.夹具前置,便于安装及调节。



        7.触发式开关,保证人员安全。



        8.魔术贴砂纸,快捷更换。



        9.采用300万像素千兆网工业相机,可高清动态采集图片。

        10.内置测量标准的分析软件,快捷快速导出报告。

性能参数

二、 主要技术指标







  1. 1、切割模块

    范围: 0.01mm275.00mm2(Ø0.10mm -Ø10.00mm)

     转速: 2800 rpm

     切割速度:手动可调

     切割轮:φ110 x 0.5 xφ20mm

    2、打磨模块

     速度: 1400 rpm

     Z微调范围:0.0mm20.0mm

     魔术贴研磨砂纸:100mm 1000# 2000#(可选)

    3、蚀化部分

     专业端子截面清洗液

     腐蚀时间: 530 sec

    4图片摄取分析部分

    300万像素GigE千兆网工业相机

     高品质,低失真的卡位镜头

     标准放大倍数: 约10-110x左右(选配附加镜可达20-220X

     齿间倍数:0.7X,1x, 2x, 3x, 4x, 4.5X

     标准观测范围:0.01mm2100.00mm2

     超亮的白色LED光源可调节控制

    5、分析及存档部分

    V3.1版测量 软件,包括压缩比等在内的增强型测量工具。

    6、电源

     230 VAC, 50Hz, 600 w

    7、体积和重量

     重量:30 kg

     体积: 500mm () x 350mm () x 350mm ()

    8、软件功能:



 压缩比,线束数量,、压接高度、压接宽度、 截面面积,支撑高度,支撑角度,毛刺宽度,毛刺高度 等







标准配置





三、 设备配置



  1. 一体式切割研磨机      1

  2. 300万千兆网工业相机  1套 (或按客户要求选装)

  3. 百万像素等级0.7X -4.5X可变倍工业镜头       1

  4. LED双光源可调支架    1

  5.  LED可调表面光       1

  6. X / Y双层移动工作台带360度可旋转平台      1

  7. 端子专用夹具             1

  8. 110*0.5mm超薄进口切割片                   5

  9. 1000# / 2000#  魔术贴研磨砂纸              50

  10. 250ml端面腐蚀专用清洗液                  1

  11.  无尘棉签                  5

  12. 端子截面分析专用测量软件   1

  13. 高精度光学玻璃校正块       1

  14. 切割片更换扳手             2

  15. 不锈钢废料收集盘           1

  16. 除尘小毛刷                 1

  17. 软件说明书                 1

  18. 端子行业标准 (电子版)     若干






四、 技术资料

1.   装箱单

2.   中文说明书1套,包含操作、维护及基本原理等。

3.   产品合格证或出厂检验报告。

五、售后服务及承诺

1     设备进厂验收要求

1.1对设备进行外观目视检查,核对实物和装箱单是否一致。

1.2对设备进行通电检查,以验证功能是否正常。

1.3安装调试,进行功能测试,整套仪器可以实现压接件的切割、打磨、腐蚀、显微成像和软件分析,并生成测试报告,且测试报告中至少包含空隙率计算、压接高度、压接宽度、截面面积等指标。

2 质量保证

2.1 提供设备一年免费保修期(包括零、配件的产品质量问题)。

2.2 如产品出现质量问题,在48小时之内到用户方维修。

2.3 设备进厂后15个工作日内,供货方负责对买方的设备操作人员进行技术业务培训。要求对该设备基本原理、技术性能和正确操作使用进行系统性培训,确保买方的操作人员能熟练使用和应用该设备。

2.4买方在设备使用过程中遇到技术问题或疑难问题时,供货方能及时予以指导,并提供不定期的技术培训。

2.5 保修期后,提供该设备的终身维修服务。
