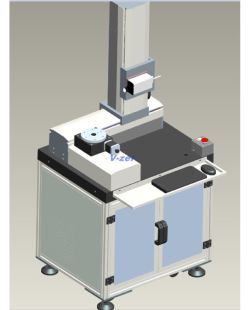

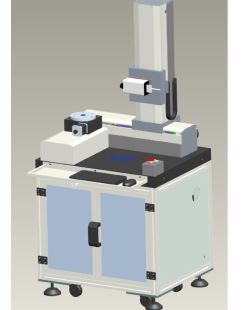

一、设备概述

本机通过非接触式激光头上下移动，移到产品所需测量的上，中、下位置，精密旋转平台带动产品做回转运动，编码器触发激光头进行快速有效的扫描，将工件表面的特征抓取出来，获得所需工件表面数据，软件再进行后处理，得到所要的测量数据和图形报告。

本机的具有以下特点：

1.非接触式激光头：高速度—3000点/S，高精度—2μm(16mm透镜) ,高质量—0.1μm的重复精度(16mm透镜)。

2.非接触式激光头具有独特的滤光、采撷设计，可基本上不受环境光和产品材质(软体)、颜色及表面质量(透明件与高反光件除外)影响的，Φ0.01mm细小的激光束(16mm透镜)可以准确全面的采撷工件的每个细微特征，100%的反应工件的实际数据。

3.整个系统的运动驱动，移动量获取，工件数据采集，数据处理，系统定标全部采用电脑控制。

4.X、Z两轴导轨基面均采用双零级花岗石，因而具有相同的温度特性，刚性及稳定性更高，良好的抗时效变形能力，使整机精度长期保持稳定。

5.采用日本THK高精密丝杆/导轨传动，使测量机运行平稳，定位精确，且寿命长。

6.采用日本MISUMI高精密旋转平台，保证产品的回转精度。

7.X、Z、T轴均采用德国HEIDENHAIN高精度光栅和编码器。

8.软件为本公司自主开发，拥有独立的知识产权，并可根据客制化的要求进行二次开发。

9.工作台具备开敞的工件空间，装夹工件及测量观察都异常方便是，激光头可以运动到工作空间的任意位置，极大的方便了测量。

10.本系统被广泛应用于精密、细微零件的测量。

二、设备清单

1、主机机台                                                                                           1台

机台行程(X,Y,T) ：200 mm×200 mm×360°

分辨率：0.001mm/0.01°

定位精度：U1＝(3＋L/200)μm

2、主机底座                                                                                           1台

3、激光系统                                                                                           1套

激光头：以色列OPTIMET高精度激光头

控制器：以色列EC1000激光控制器

透镜组：标配16mm,25mm两组

4、控制系统                                                                                           1套

控制卡：DMC2410

5、驱动系统                                                                                           1套

驱动器：日本Panasonic伺服

6、软件系统及加密狗                                                                            1套

7、计算机系统                                                            1套

主机

显示器

键盘

鼠标

三、环境要求

电源：AC 220±10%V  50Hz

使用环境：温度20±3℃

湿度35%-65%

四、安装调试

负责测量机安装调试及最终验收。最终验收标准根据公司出厂标准。

五、应用培训

在现场进行为期1个工作日的应用操作培训。

该培训旨在对测量机系统操作人员提供使用培训。参加该培训人员一般要求具备计量基础知识、计算机基础应用。

六、保修期

安装调试、验收合格后，免费保修12个月，天然灾害或人为操作不当引起之损坏不在保修范围之内。保修期满后负责终身长期按成本有偿服务。
