什么是2.5次元测量仪？从原理到应用，一次讲明白2.5次元测量仪到底强在哪！

线束端子、连接器插针、精密五金件，这些零件的尺寸检测，是品控每天都要面对的事。

用卡尺量，效率低，精度看手感，小尺寸根本量不准。用投影仪看，只能测平面轮廓，遇到台阶、深度、高度差就无能为力。用三次元测量仪，精度够，但价格贵、操作复杂，小批量检测不划算。

有没有一种设备，精度比卡尺高一个量级，能力比投影仪多一个维度，价格和操作难度又比三次元低一截？

有！它就是今天要聊的主角——2.5次元测量仪。

更新日期：2026年10月26日

一、为什么叫“2.5次元”？多出来的半个次元是什么？

先解释一个容易混淆的概念。

二次元测量仪，就是大家熟悉的影像测量仪。它通过光学镜头拍摄工件的平面图像，在二维空间（X轴和Y轴）里测量长度、宽度、角度、圆度、轮廓等参数。说白了，它测的是“平面上的尺寸”。

三次元测量仪，就是三坐标测量机。它有一个可以上下移动的测针，能接触工件的上表面，在三维空间（X、Y、Z轴）里测量任何位置的三维坐标。它测的是“空间中的尺寸”。

2.5次元测量仪，介于两者之间。它具备二次元的影像测量能力，同时增加了一个Z轴的高度测量功能。不过这个Z轴通常不能像三次元那样任意触发测量，而是通过探针接触或激光测距来实现特定高度位置的测量。

简单说：2.5次元 = 影像平面测量 + 有限的高度测量。 它比二次元多出来的“半个次元”，就是那个能测台阶高度、孔深、平面度的Z轴。

所以，如果你的工件有高度差、有台阶、有盲孔深度需要测，二次元搞不定，三次元又用不上，2.5次元就是最合适的工具。

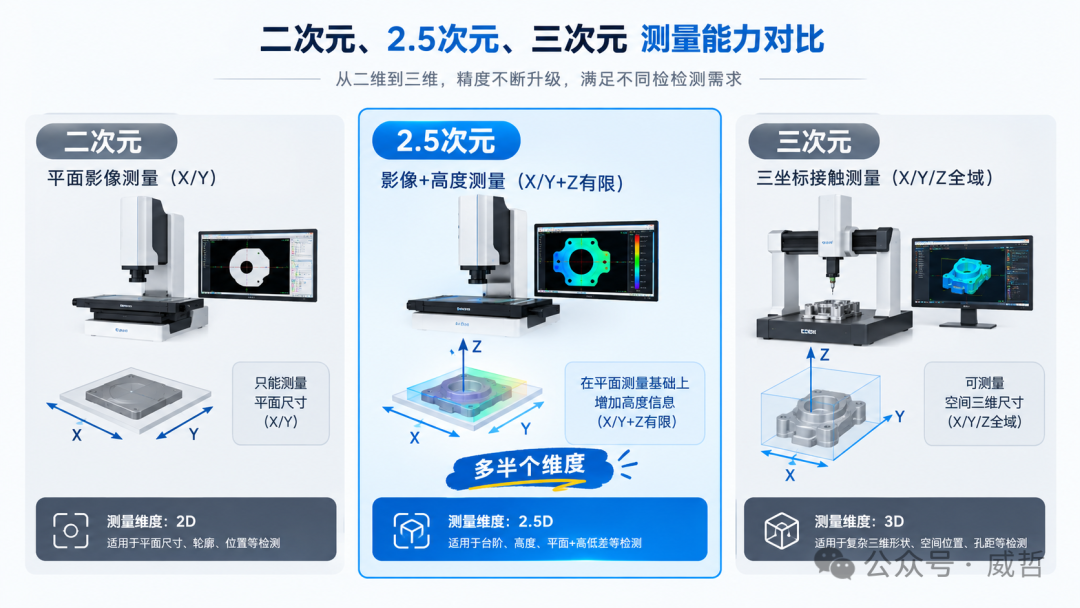

 二次元、2.5次元、三次元测量能力对比示意图

二、2.5次元测量仪是怎么工作的？

它结合了两种测量方式：

第一，影像测量：这是基础功能。工件放在载物台上，上方的光学镜头对焦拍摄，图像传输到电脑软件里。软件通过图像识别算法，自动抓取工件的边缘、轮廓、圆弧等特征，测量出平面尺寸。精度可以达到微米级，精度远高于人眼判别与普通卡尺测量。

第二，接触式或激光高度测量： 这是2.5次元相比二次元的核心升级。设备带有一个可以上下移动的探针（类似小型的测头），或者一个激光位移传感器。探针轻轻触碰工件的上表面、台阶面、孔底，配合Z轴光栅尺记录高度坐标，就能测出高度差、深度、平面度等参数。

测量过程通常是：影像测平面尺寸，探针或激光测高度尺寸，软件把两组数据整合在一份报告里。一个工件，一次装夹，平面和高度数据全部出来。

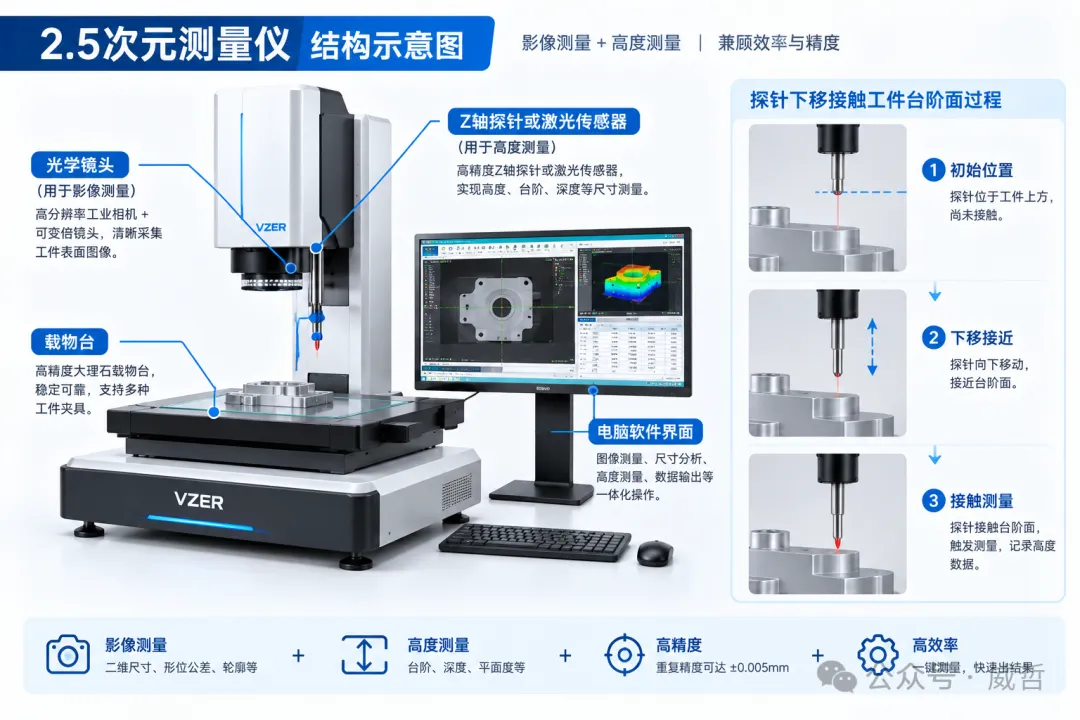

2.5次元测量仪结构示意图

三、2.5次元测量仪的核心优势

优势一：精度高。 影像测量精度通常可达微米级，中高端机型X/Y轴示值误差可达(2~3+L/200)μm，Z轴高度测量精度通常为(4~5+L/200)μm；具体精度指标因品牌和型号而异，应以设备说明书为准。相比普通卡尺 ±0.02 mm（20 μm）的精度，整体高出一个数量级。

优势二：非接触为主，不伤工件。 平面测量完全非接触，不会划伤端子镀层或精密表面。只有高度测量时探针会轻触，接触力极小，通常小于0.1N左右，不会留下痕迹。

优势三：操作简单。 相比三次元需要编写复杂的测量程序，2.5次元的软件通常采用图形化界面，点击选取测量工具就能完成。操作人员培训一两天即可上手，对学历和技能要求远低于三次元。

优势四：效率高。 一次装夹，多个尺寸同时测量，自动生成报告。对于批量检测，可以编程后一键运行，几分钟内完成全部测量任务。

优势五：价格适中。 同品牌配置对比下，2.5 次元测量仪价格大致为三坐标的 1/3‑1/2，具体随配置差异波动较大，但覆盖了大部分尺寸检测需求，性价比极高。

四、在线束和连接器行业，2.5次元测什么？

端子压接前的来料尺寸： 端子压接筒的宽度、厚度、开口角度，直接决定压接质量。用2.5次元可以精确测量这些参数，把不合格来料挡在压接之前。

连接器插针的尺寸和位置度： 插针的长度、直径、间距、排列位置，影响插拔力和接触可靠性。2.5次元一次影像扫描就能测出所有插针的位置度偏差。

端子压接后的外形尺寸： 压接高度、压接宽度、飞边尺寸、压接区域长度，这些可以用2.5次元的影像功能直接测量。对于压接高度的台阶面，还可以用探针辅助验证。注：2.5 次元测得为端子外部轮廓压接高度，与金相截面切片测量结果会存在微小差异，二者不可直接等同替换。

塑壳的孔位和壁厚： 连接器塑壳的孔径、孔间距、壁厚均匀性，影响端子保持力和插合精度。2.5次元的影像测量可以快速完成这些尺寸的批量检测。

线束治具和模具的定期验证： 压接模具的型腔尺寸、治具的定位精度，都可以用2.5次元做定期校正，防止因模具磨损导致批量质量事故。

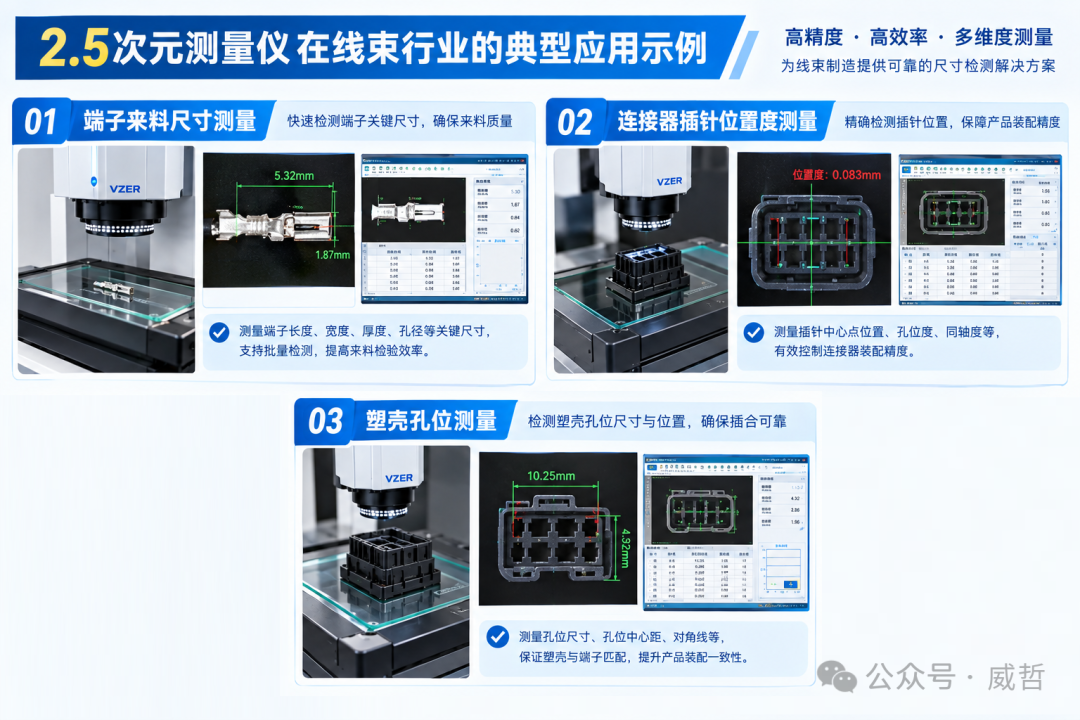

2.5次元测量仪在线束行业的典型应用示例图

五、使用2.5次元测量仪，几个容易被忽略的要点

要点一：光源设置决定测量精度。 影像测量靠光线勾勒工件轮廓，光源亮度、方向、类型（环形光、底光、同轴光）的调整，直接影响边缘识别的准确性。测透明或反光强的工件，光源选择尤其关键。测之前，先把光源调到轮廓清晰锐利，再开始测量。

要点二：Z轴探针的校准。 高度测量之前，探针和平台需要进行基准校准，否则高度数据会有系统性偏差。定期用标准量块校准探针，是保证高度测量准确性的基本操作。

要点三：工件摆放要水平。 平面测量时，工件如果倾斜，投影出来的尺寸会变形。测量前要用平台或治具将工件调平，特别是对薄片类、细长类零件。

要点四：温度对精度有影响。 精密测量都受温度影响，金属工件在温度变化时会热胀冷缩。高精度测量需要在恒温环境下进行，或者记录温度并做补偿。对线束端子这类小尺寸零件，常温波动影响有限，但精密测量时还是要注意。

威哲精密仪器的二次元测量仪可与三坐标测量仪、粗糙度仪、轮廓度仪、圆柱度检测仪、力学试验机等设备配套，构成尺寸、形位与性能综合检测能力。支持非标定制、数据集中管理与MES对接，服务3C电子、汽车、五金、模具等行业，为产品精密检测提供完整方案。

总结

2.5次元测量仪，就是精密尺寸检测领域的“轻骑兵”。

它比卡尺准，比投影仪强，比三次元便宜，比纯二次元多了一个解决高度问题的能力。对于线束和连接器行业，它正好卡在一个甜点位置：精度够用、功能够全、成本可控、操作不难。

端子压接质量管控的第一步，从来料尺寸开始。而把来料尺寸管好的工具，2.5次元测量仪是当前阶段性价比最高的选择之一。
