为什么插拔力测试通过，连接器还是松？从端子正向力到保持力，一次讲透

线束厂给客户供连接器端子，出厂前插拔力测试做了几百次，插入力、拔出力全部在规格范围内，数据漂亮。结果客户装机后反馈：连接器插进去松松垮垮，跑一段时间就出现接触不良。

品控拿着测试报告去找客户，数据全合格。客户却说实际使用中就是松。问题出在哪？

答案很扎心：你可能一直在测“错”的东西。 实验室里的插拔力测试，和真实工况下的连接器松动，关注的根本不是同一个参数。

今天这篇，就把“插拔力合格但连接器松”这件事拆开讲透。

插拔力测试，到底测的是什么？

先明确一个概念。插拔力测试里说的“插拔力”，通常指端子插入对手件时的插入力，以及从对手件中拔出时的拔出力。

它的核心作用是验证端子与对手件之间的初始配合状态——第一次插进去紧不紧，第一次拔出来费不费劲。

这个测试在出厂前做几百次，验证的是这个端子批次在初始状态下的一致性。几百次都合格，说明这批端子的初始插拔力是稳定的。

但客户说“连接器松”，是一个使用过程中的感受，它对应的不是初始插拔力，而是经过一段时间、一定次数使用之后，端子对插针的夹持力还剩下多少。

这是两个完全不同的概念。实验室里几百次插拔力测试，如果每次都是“插进去拔出来”然后测力值，它只能告诉你初始状态没问题，告诉你终端用户用了几个月之后会不会松。

盲区一：只测插拔力，不测保持力

保持力，是端子与连接器塑壳之间的固定力。就是端子卡进塑壳后，从后面推它，需要多大的力才能把它推出来。

很多连接器松动，根本问题不是端子与对手件之间松了，而是端子本身在塑壳里松了。端子往后退，和对手件的插合深度变浅，接触面积减小，自然就“松”了

插拔力测试测的是端子与对手件之间的力，和塑壳没关系。保持力测试测的是端子与塑壳之间的固定效果。两个力看的是两个完全不同的对象。

如果客户反馈连接器松，你应该先查保持力，而不是反复做插拔力。插拔力做一千次，保持力不合格，该松还是松。

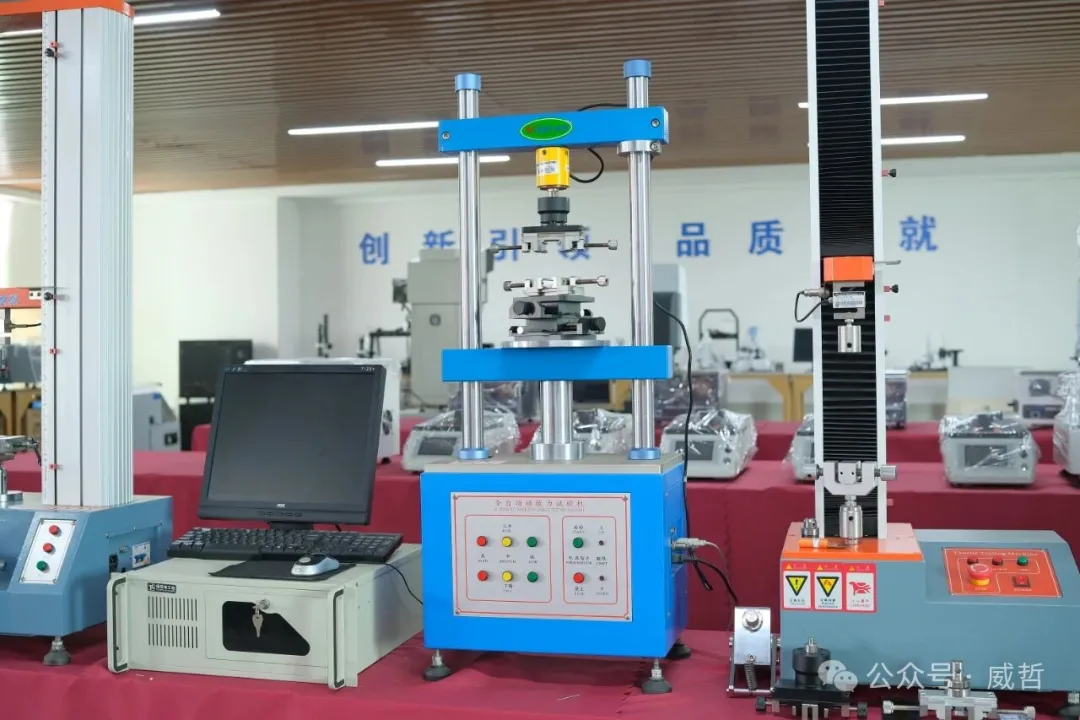

 插拔力试验机设备图

盲区二：只测初始值，不测耐久后的衰减

这是最核心的问题。

一个端子，第一次插拔力是10N，规格要求5-15N，合格。但插拔200次之后呢？如果拔出力衰减到3N，还合格吗？

很多厂做插拔力测试，就是“插进去拔出来，测个力值，重复几百次”，但每次测的力值都只看是否在初始规格范围内。他们忽略了力值的衰减趋势。

连接器端子的弹性结构，在反复插拔过程中会发生塑性变形和应力松弛。拔出力逐步下降，这是材料特性决定的。关键在于，下降到什么程度算不可接受？

客户说“松”，往往就是力值衰减之后的结果。你拿第一天的测试数据去解释，当然对不上。

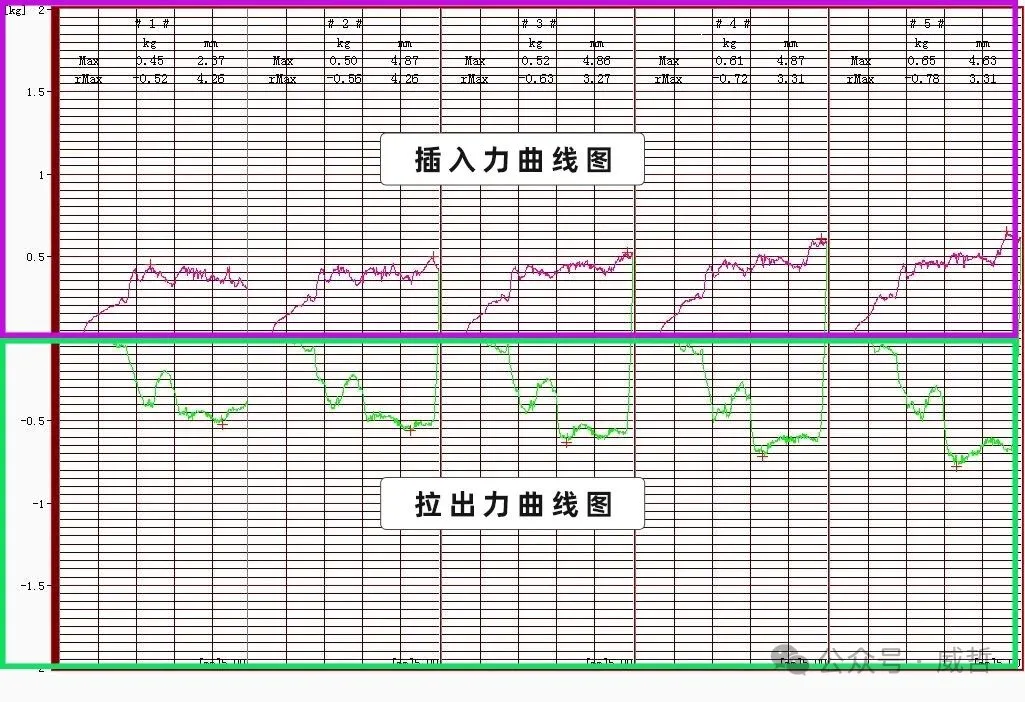

正确的做法是：做耐久性插拔测试，记录每一次或每一定次数的插拔力变化曲线，看衰减趋势。耐久测试结束后，再测最终插拔力，和初始值对比，计算衰减率。如果衰减率超过标准限值，或者曲线出现断崖式下跌，就要判不合格。

插拔力试验机设备图

盲区三：只测轴向插拔，不测有侧向载荷和振动时的接触状态

实验室里的插拔力测试，是沿着端子轴向进行的。插进去，拔出来，方向完全对齐。

但实际装车之后，线束是有重量的，连接器是固定在车身和部件上的。车辆行驶过程中的振动、颠簸、急加速急减速，都会给连接器施加侧向的、交变的载荷。端子在这种工况下，可能会发生微小的横向位移和微动磨损。

微动磨损，是连接器接触表面在微小幅度的相对滑动下发生的磨损。它会让接触面的镀层破损，接触电阻增大，同时插拔力也会变化。实验室里的轴向插拔测试，模拟不了这种微动工况。

这就是为什么有的连接器在实验室插拔几百次好好的，装车跑几千公里就出问题。工况完全不同。

要验证这类问题，光靠插拔力试验机不够，需要把插拔力测试和振动测试结合起来，在振动条件下监测接触电阻和保持力的变化。

真正要回答的问题：端子还夹得住吗？

客户说连接器松，本质是：端子对插针的夹持力——也就是正向力——不够了。

插拔力测试测到的“拔出力”，和端子内部的“正向力”相关，但不是直接等同。拔出力受正向力、摩擦系数、表面状态、润滑等多种因素影响。拔出力合格，不代表正向力一定足够。摩擦系数偏大时，正向力不足的端子也可能测出合格的拔出力。

所以，更可靠的做法是：在耐久测试前后，除了测插拔力，还要监测接触电阻的变化。正向力下降，接触电阻会上升。如果耐久后接触电阻明显增大，即使拔出力还在规格内，这个连接器也已经“松”了。

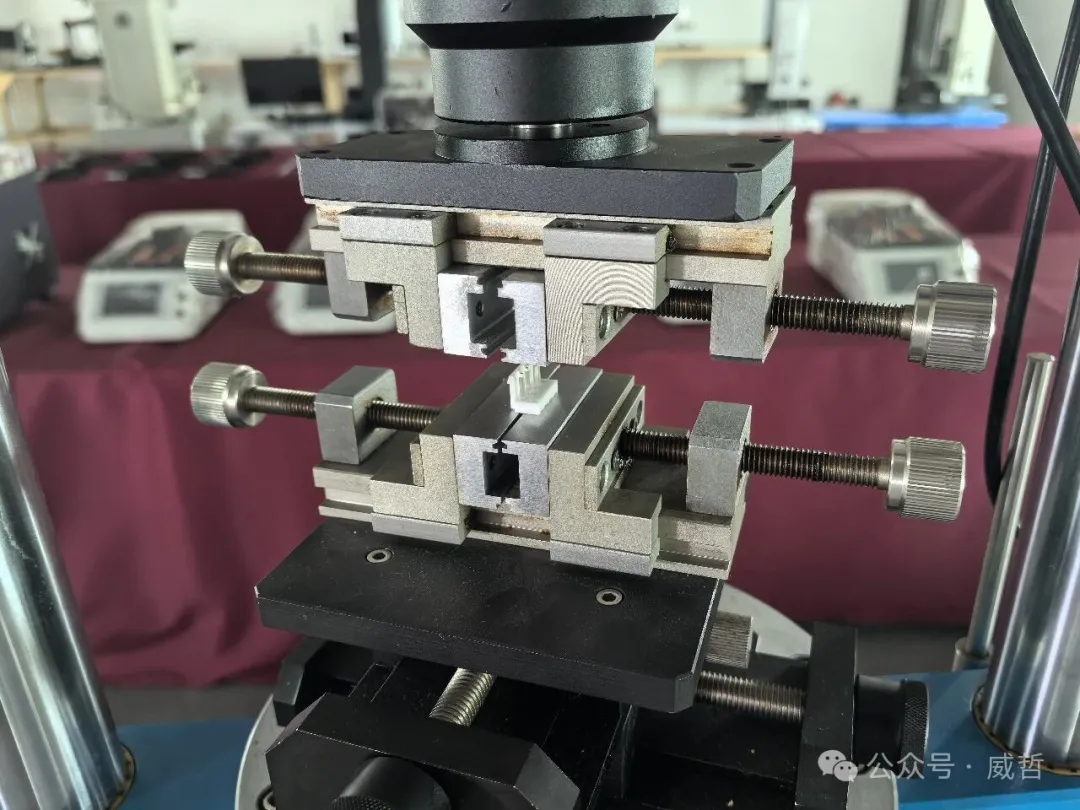

 插拔力试验机夹具图

怎么才能避免“插拔力合格，客户却说松”？

第一，把保持力纳入必测项目：端子压接完成、插入塑壳后，先测保持力。保持力不合格，后面所有测试都先停下。

第二，插拔力测试要做耐久循环，并记录衰减曲线：不要只测初始值。耐久后的插拔力衰减率，是判断连接器长期可靠性的关键指标。

第三，耐久测试后加测接触电阻：用毫欧级精度测端子与对手件之间的接触电阻，和初始值对比。接触电阻的稳定，才是连接器不松的最终证明。

第四，有条件的，把振动测试纳入评估：在振动条件下监测接触电阻和保持力，模拟真实装车工况。这是高端线束和新能源客户的趋势要求。

总结

插拔力测试本身没有错。错的是把插拔力测试当成验证连接器是否可靠的唯一手段。

初始插拔力合格，只是证明端子第一次配合没问题。连接器用久了松不松，取决于保持力够不够、耐久后衰减了多少、振动工况下接触状态能不能维持。

客户说的“松”，和实验室里的“插拔力”，中间隔着保持力、耐久、振动、接触电阻四个维度的距离。把这四个维度补上，你的测试数据才能真正回答客户的问题。
