材料采购回来，供应商提供了一份检测报告，上面写着“抗拉强度合格”。

这份报告可信吗？合格的标准是什么？测的是什么条件下的强度？数据离散性如何？

这些问题，供应商的报告不一定能回答。要自己验证，就需要一台拉力试验机。

拉力试验机，也叫万能材料试验机（UTM），是材料力学性能测试领域最基础、也最通用的设备。它不只属于线束行业——从金属到橡胶，从塑料薄膜到纺织品，从包装材料到医疗器械，几乎所有涉及材料强度评估的领域，都在用拉力试验机。

今天这篇，就把拉力试验机这件事从头讲清楚。不讲某一个行业的应用，只讲这台设备本身。

一、拉力试验机到底在测什么？

拉力试验机的核心任务，是对试样施加轴向拉伸载荷，测量它在受力过程中的力值和变形，直至断裂或达到预设终点。由此得到材料的核心力学性能参数：

抗拉强度（Rm）：材料在拉断前能承受的最大应力，反映材料的“强度上限”。

屈服强度（ReL/Rp0.2）：材料从弹性变形进入塑性变形的临界应力，反映材料开始发生永久变形的门槛。对结构件来说，这个值往往比抗拉强度更重要。

断后伸长率（A）：试样拉断后标距的伸长量与原始标距的百分比，反映材料的“塑性”或“韧性”。伸长率高，说明材料不容易脆断。

弹性模量（E）：在弹性范围内，应力与应变的比值，反映材料的“刚度”。模量越高，材料越不容易变形。

这几个参数，是材料力学性能的“基本盘”。拿到一份材料报告，先看这几个数据，就能对它的使用边界有一个基本判断。

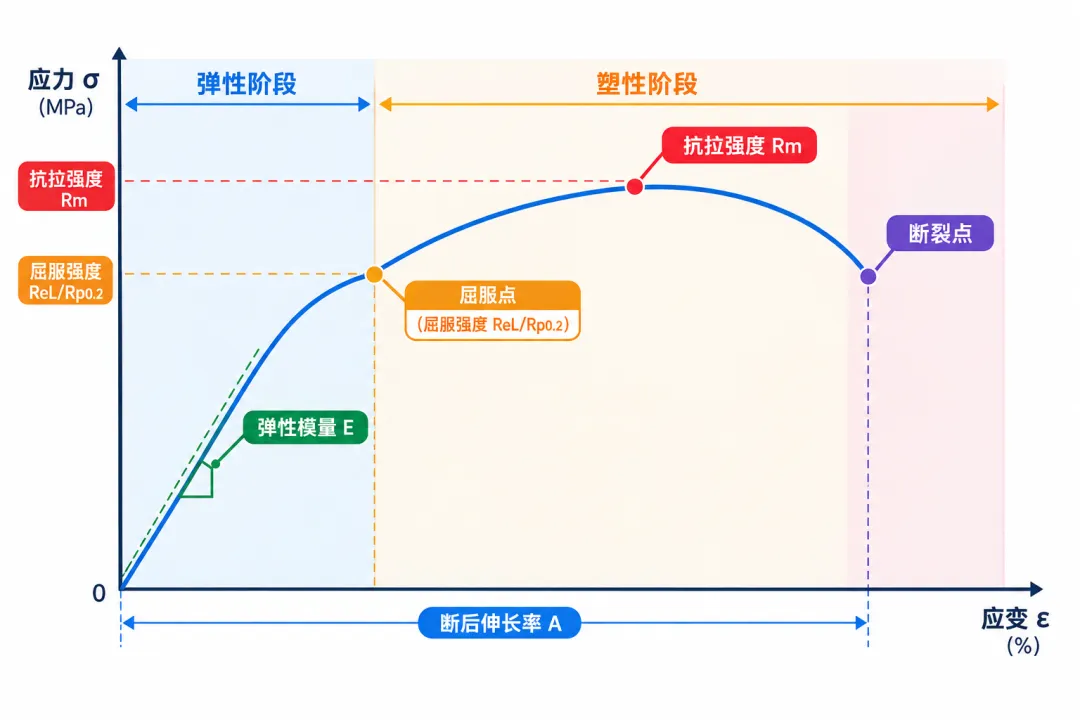

应力-应变曲线示意图

二、拉力试验机的主要类型

拉力试验机按驱动方式、结构形式和自动化程度，有几种不同的分类。

按驱动方式分：

电子式拉力试验机是目前最主流的类型。采用伺服电机驱动，通过滚珠丝杠带动横梁移动，加载平稳、速度控制精确、调速范围宽。适合绝大多数常规材料的测试，从薄膜到金属都能覆盖。

液压式拉力试验机适用于超大载荷场景，比如建筑钢材、大型结构件的拉伸测试，载荷能力可达数百吨甚至上千吨。

按结构形式分：

单柱式（也叫单臂式）适合小载荷、小尺寸样品，载荷通常在5kN以下，结构紧凑，适合塑料薄膜、橡胶、细线材等。

双柱式（也叫门式）适合中大载荷，载荷从几十kN到上千kN不等，机架刚性好，适合金属棒材、板材、管材等。

按自动化程度分：

数显式：测试数据在液晶屏上直接显示，操作简单，适合固定项目的批量检测。

电脑控制式：通过计算机软件控制测试过程、采集数据、绘制曲线、生成报告，是目前最通用的配置。支持多标准切换、自定义测试模板和数据追溯。

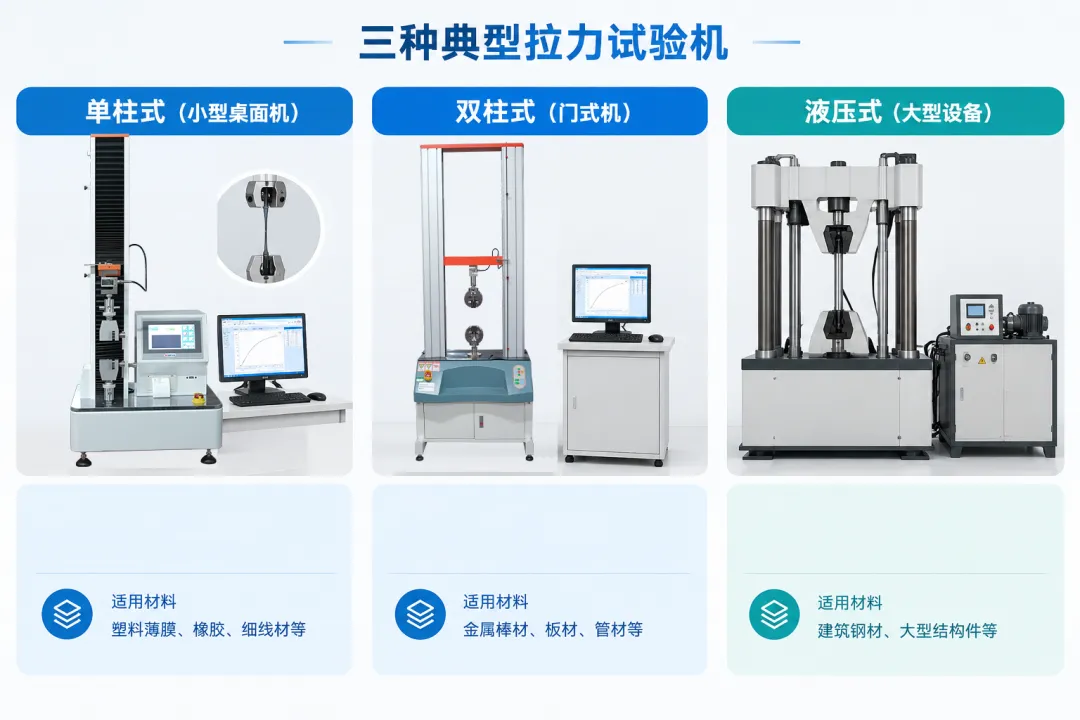

三种典型拉力试验机实拍或示意图

三、拉力试验机的应用领域——远不止线束

拉力试验机的应用范围极广，几乎覆盖所有涉及材料强度评估的行业：

金属材料。 钢材、铝材、铜材、合金材料的拉伸测试，依据GB/T 228.1（等同采用ISO 6892-1）执行，测定屈服强度、抗拉强度、断后伸长率等。

塑料与橡胶。 塑料板材、管材、薄膜、橡胶密封件的拉伸测试，评估材料的拉伸强度、断裂伸长率和弹性模量。

电线电缆。 裸导体和绞合导体的拉力测试（依据GB/T 4909系列），成品电缆绝缘和护套的机械性能测试（依据GB/T 2951.11），验证导体强度和绝缘皮老化后的性能保留。

纺织品与薄膜。 织物、无纺布、包装薄膜的拉伸、撕裂、剥离测试。这类材料通常变形量大，需要配备大变形引伸计和防滑夹具。

包装与胶粘剂。 胶带的剥离强度、包装袋的热封强度、复合材料的层间剥离强度测试。

医疗器械。 缝合线的拉伸强度、导管和球囊的爆破压力、注射器活塞的滑动性能等。

汽车零部件。 安全带、保险带、密封条、内饰材料的力学性能测试。

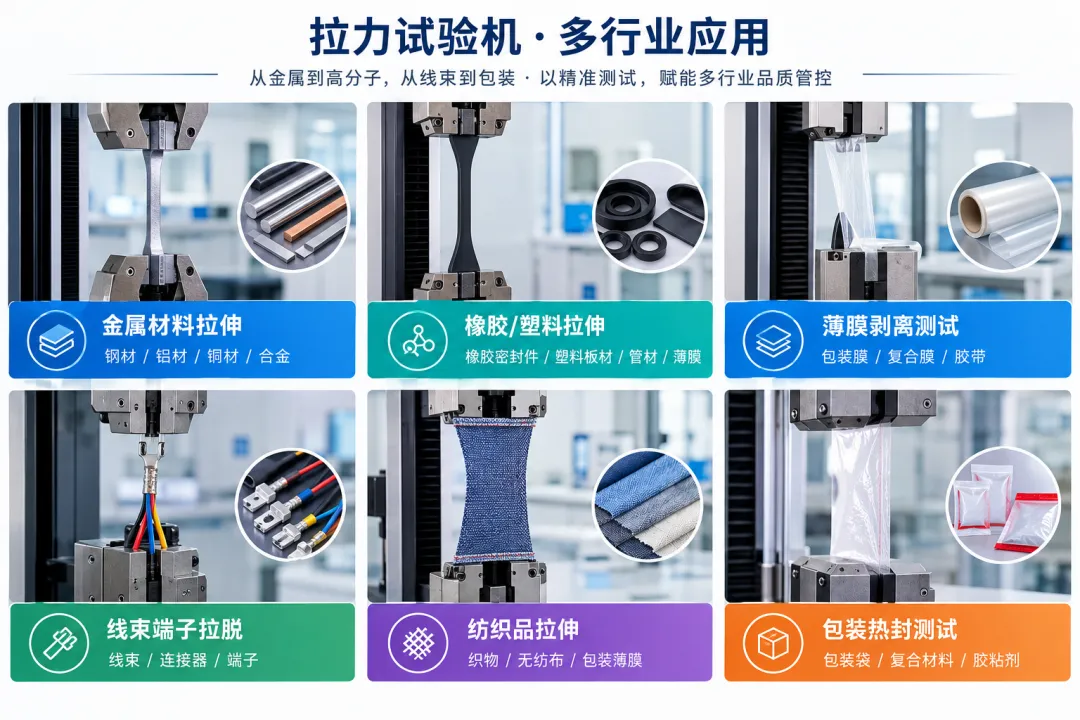

拉力试验机多行业应用拼图

四、选型核心：三个决定数据质量的维度

维度一：量程匹配。 这是选型的第一原则。测试力值尽量落在传感器量程的 20%~80% 区间，这是工业检测保证精度的推荐工作区间；部分高端传感器可向下扩展使用。量程选大了，小力值测试精度不够；量程选小了，容易过载损坏传感器。

对于需要兼顾不同力值范围的使用场景，可以配置多量程互换传感器——同一台主机上快速更换不同容量的传感器，比如一个500N用于薄膜测试，一个5kN用于橡胶或线束端子测试。

维度二：传感器精度。 传感器是拉力试验机的“心脏”，直接决定力值数据的可信度。精度等级通常分为0.1级（≤±0.1%）、0.5级（≤±0.5%）和1级（≤±1%）。0.5级是目前工业检测的主流选择，0.1级用于科研和高端验证。

传感器类型方面，高精度轮辐式或S型传感器的稳定性优于普通传感器，能有效降低零点漂移和蠕变对长时间测试的影响。

维度三：夹具适配。 夹具是拉力测试中最容易被低估的部件，但它是决定测试能否顺利完成的“最后一环”。

不同材料需要不同夹具：金属棒材用圆钳口或V型夹具，塑料和橡胶用自紧楔形夹具或滚花夹具，薄膜和纺织品用气动平夹具（防止夹持力过大损伤试样），线束端子测试需要专用端子夹具（“夹线不夹端子”设计，确保断裂发生在压接界面而非夹持点）。

夹具选错，最直接的后果是试样打滑或断裂在夹持点，数据无效。

五、测试速度：一个容易被忽略的关键参数

拉力试验机的加载速度，直接影响力值结果。同样的试样，用1mm/min拉和用100mm/min拉，测出来的抗拉强度可能相差10%以上。

速度分段是行业惯例：

低速段（0.001~1 mm/min） ：金属蠕变、密封件应力松弛测试。

中速段（1~100 mm/min） ：塑料拉伸、薄膜断裂试验，这是最常用的速度区间。

高速段（100~500 mm/min） ：管材冲击模拟、产线快速抽检。

不同材料的测试标准对速度有明确规定。GB/T 228.1对金属拉伸的速度控制有详细要求，GB/T 1040对塑料拉伸的速度也有规定。速度设错了，数据在标准意义上就是“作废”的。

所以，如果需要兼顾蠕变低速与高速抽检场景，设备控制系统建议支持无级调速和闭环控制，速度可覆盖 0.005mm/min‑500mm/min；常规测试按照对应产品标准规定的速度选型即可。

六、数据解读：曲线比数值更有诊断价值

拉力试验机输出的数据中，应力-应变曲线是最有价值的诊断工具。

正常的曲线形态清晰：弹性阶段是一条直线，斜率就是弹性模量；屈服点处出现明显的拐点或平台；塑性阶段持续上升至峰值；最后在断裂点突然跌落。

异常的曲线则能直接指向问题：如果曲线在弹性阶段就出现非线性，说明试样装夹不正或存在初始损伤；如果屈服平台缺失，说明材料可能是脆性材料；如果断裂前曲线出现多次波动，可能是试样内部存在缺陷或分层。

所以，专业的拉力测试报告不只是一个“抗拉强度XX MPa”的数字，而是一条完整的曲线加上关键点的标注和判定。曲线告诉你的信息，比一个孤立的数值多得多。

总结

拉力试验机，是材料质量验证的“基础工具”。

它不挑行业，金属、塑料、橡胶、薄膜、线束、纺织品，只要涉及“这个材料能扛多大的力”，拉力试验机就能给出答案。它不只看数值，应力-应变曲线提供的诊断信息，远比一个抗拉强度数字更有价值。

选型的时候，量程匹配决定数据准不准，传感器精度决定数据可不可信，夹具适配决定测试能不能做成。三者缺一不可。
