端子截面分析自动测量软件说明书

第一章 截面分析软件程序设置

本章节用于新建测量程序，对端子截面需要检测的各项参数进行勾选配置。

操作步骤：

1. 新建程序：在界面右上角输入自定义程序名称。

2. 项目勾选：在参数列表中，鼠标左键勾选需要测量的检测项目，勾选完成后该项目即可在图形视图中执行测量，勾选的项目会展示在左侧栏目。

3. 保存配置：输入程序名后点击【设置】，完成程序保存。

4. 错误修正：若设置出错，在程序名称下拉框选中已保存的程序，点击【删除】，即可移除该程序配置。

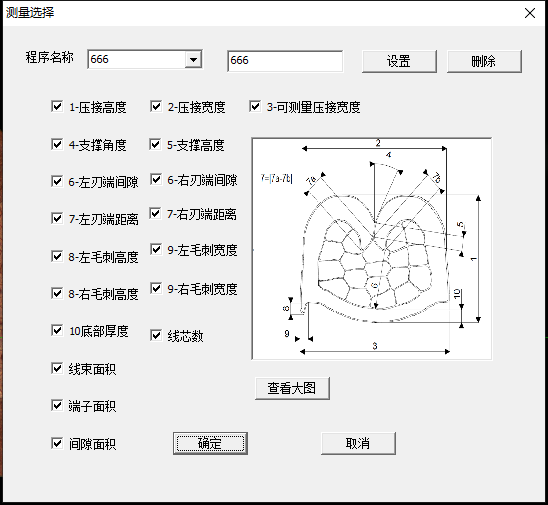

                           参考界面见图 2（测量选择窗口）

可勾选测量项目包含：压接高度、压接宽度、可测量压接宽度、支撑角度、支撑高度、左刃端间隙、右刃端间隙、左刃端距离、右刃端距离、左毛刺高度、左毛刺宽度、右毛刺高度、右毛刺宽度、底部厚度、线芯数、线束面积、端子面积、间隙面积。

配置完成后点击【确定】保存设置，点击【取消】放弃本次修改；可点击【查看大图】放大端子截面示意图。

第二章 截面分析软件产品设置

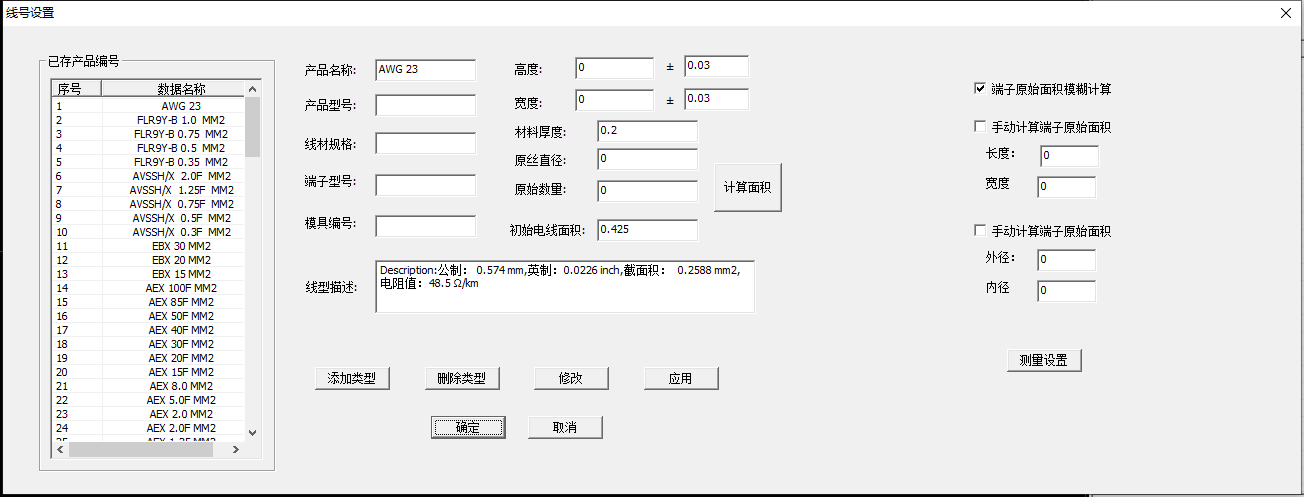

点击界面右上角打开产品设置窗口（见图 3），本功能用于把产品的线号、线缆规格、线缆面积等基础参数录入软件数据库；已保存的产品参数也支持编辑修改。

参数填写说明

1. 高度、宽度：根据企业标准自定义填写。线缆面积确认无误后，再定义高度、宽度数值，公差范围依据自身检验标准设置。

2. 材料厚度：填写端子原材料板材厚度。

3. 原丝直径：填写线缆内部单根铜丝直径。

4. 原始数量：填写线缆内部铜丝总根数。

初始电线面积的 3 种获取方式

1. 直接录入：已知线缆截面积，直接手动填写初始电线面积。

2. 调用库文件：知道线缆 AWG 规格，在软件产品数据库内直接选择对应产品名称。

3. 公式计算：录入单根原丝直径、铜丝根数，点击【计算面积】自动算出初始电线面积。

保存与应用

参数全部填写完毕，点击【添加类型】完成产品规格保存；点击【应用】，该产品参数立即生效用于测量。 如需删除已有产品：双击选中左侧列表的产品名称，点击【删除类型】即可。

参考界面见图 3（线号设置窗口）

第三章 截面分析软件标准设置

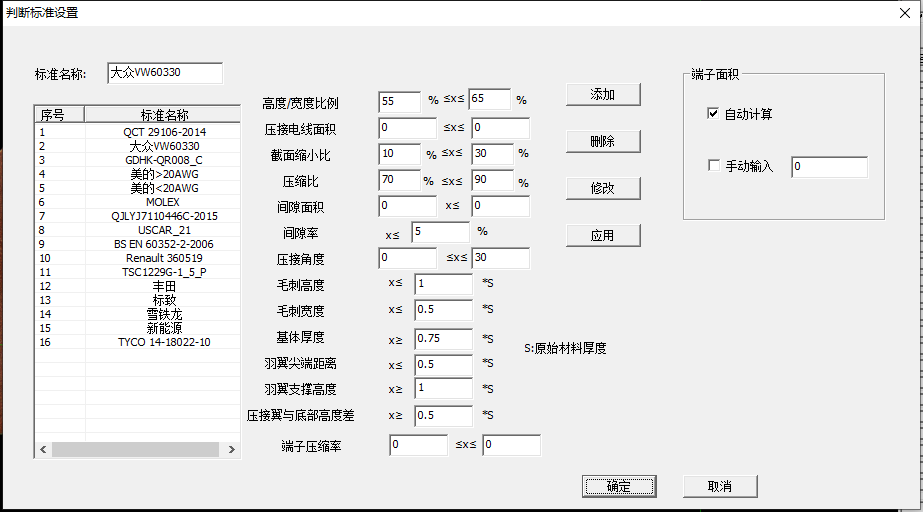

点击界面右上角打开判断标准设置窗口（见图 4），用于导入客户检验标准至软件数据库，也可直接调用系统已有的判定标准，实现测量结果自动合格 / 不合格判断。

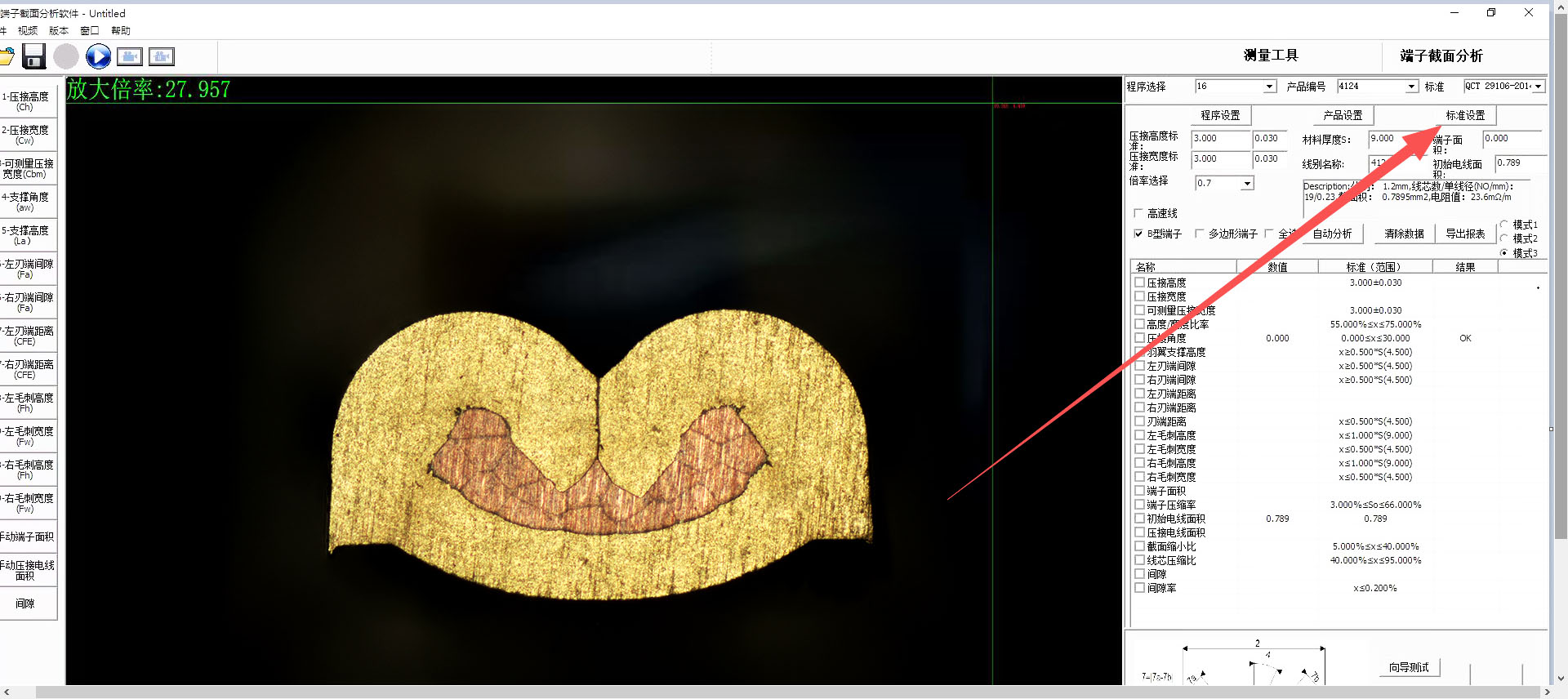

（端子截面分析仪软解界面）

操作说明：

1. 在【标准名称】框输入标准编号 / 名称；

2. 在参数栏依次录入：高度 / 宽度比例、压接电线面积、截面缩小比、压缩比、间隙面积、间隙率、压接角度、毛刺高度、毛刺宽度、基体厚度、羽翼尖端距离、羽翼支撑高度、压接翼与底部高度差、端子压缩率等指标上下限；

3. S 代表端子原始材料厚度，部分参数单位为 S 倍；端子面积支持自动计算或者手动输入；

4. 按钮功能：

-【添加】：新增一套判定标准；

-【删除】：移除选中的标准；

-【修改】：编辑已选中标准的参数；

-【应用】：使当前标准生效；

5. 设置完成点击【确定】保存全部配置，【取消】放弃修改（应用后依旧生效）。参考界面见图 4（判断标准设置窗口）

（图4）
