VZER‑50A 卧式拉力试验机软件操作介绍


前言



本手册详细介绍 VZER‑50A 卧式拉力试验机软件各项功能参数与操作步骤，操作人员请在使用设备前完整阅读本手册，熟悉软件界面、参数设置、测试流程及结果管理，保障试验操作规范、数据准确。


1、进入系统


设备正常上电开机后，点击【进入测试】，即可进入软件操作系统。 系统支持中文、英文两种操作语言，选定语言后，可开展拉伸、压缩类试验（参考图1）。


2、主界面说明

软件主界面分为三大区域：显示区域、菜单区域、控制区域。

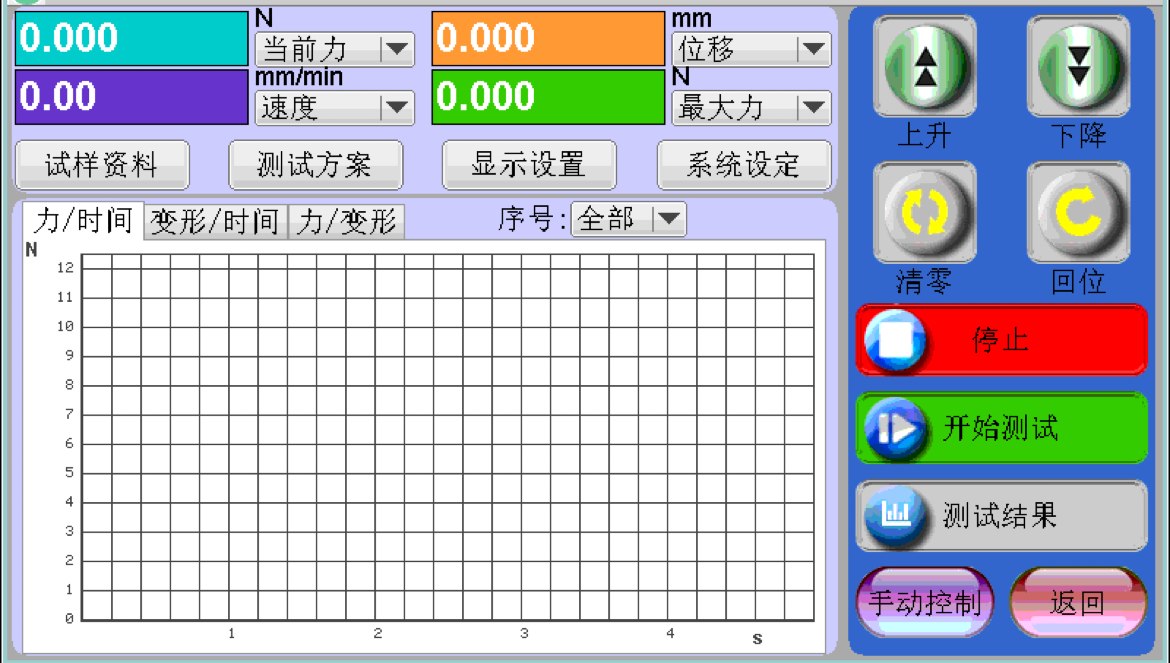

VZER‑50A 卧式拉力试验机软件主界面说明.png

（参考图1）

2.1 显示区域

实时采集刷新当前力、最大力、位移、速度、测试时间、回位时间等试验数值；测试运行过程中同步展示力‑时间实时曲线图，直观查看试验过程数据变化。

2.2 菜单区域

包含【试样资料】【测试方案】【显示设置】【系统设定】四大功能菜单，各菜单详细配置操作见后续对应章节。

2.3 控制区域

包含试验运行、手动操作的全部功能按钮，按钮功能说明：

  按钮名称

                                               功能说明

开始测试

启动试验；试验完成后设备自动结束并自动回位

停止

立即终止当前动作；测试过程中点击停止测试，设备会自动回位；也可终止上升、下降手动动作

测试结果

跳转至测试结果页面，查看历史试验记录

清零

手动对力、时间等参数执行清零操作

上升

控制横梁执行向上手动点动运行

下降

控制横梁执行向下手动点动运行

回位

设备向最后一次运行的反方向回退运行，到达设定回位时间后停止运动

手动控制

打开手动控制页面，自定义运行速度，实现设备点动操作

返回

退出当前页面，返回上一级界面


3、单位与精度设置

  1. 在主界面点击【显示设置】→【单位精度】，打开单位精度配置弹窗（参考图2）。

  2. 参数说明

  • 力：可选单位 gf、kgf、N、kN、tnf、lbf；

  • 长度：可选单位 mm、inch；

  • 时间：可选单位 s、min；

  • 力 / 长度：可选单位 N/mm、N/cm、N/m、lbf/in、kgf/mm；

  • 强度：可选单位 Pa、KPa、MPa、kg/mm²、kg/cm²、kg/m²、psi、psf；

  • 精度：设置数值显示小数位数，可选 0、1、2、3 位。

  1. 修改完成点击【确定】保存设置，点击【取消】放弃本次修改。

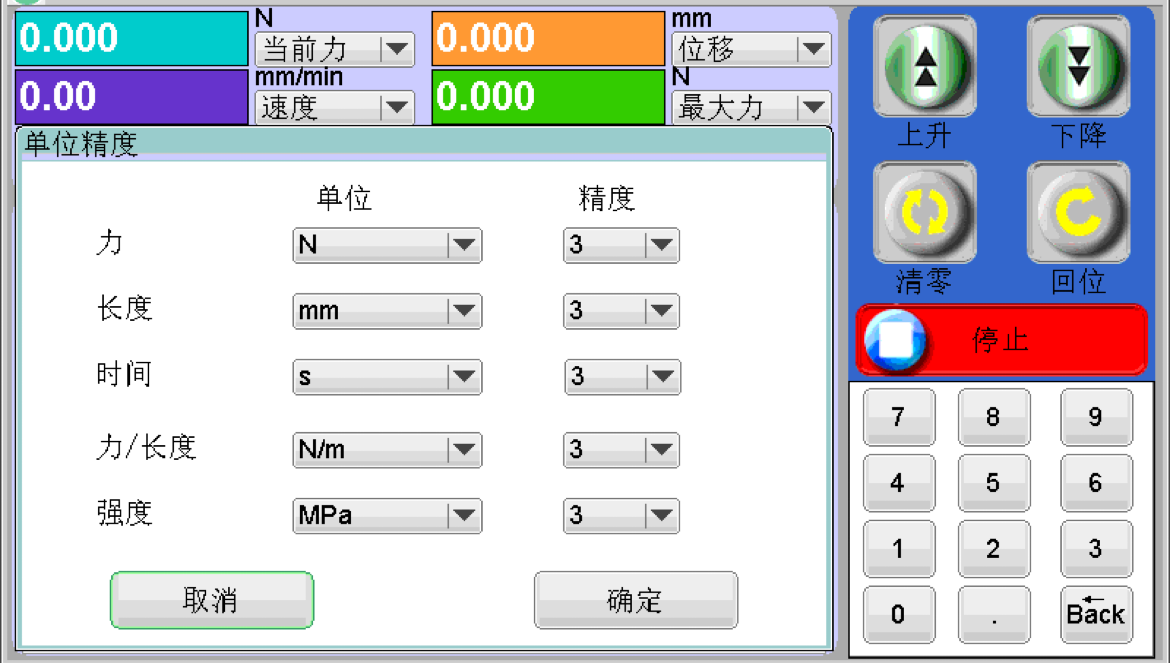

VZER‑50A 卧式拉力试验机软件单位与精度设置.png

（参考图2）

提示：单位和精度修改后会立即作用于界面所有数据显示。


4、试样资料设置

点击主界面【试样资料】，打开试样资料配置窗口(参考图3)。

  • 编号：录入被测试样的样品编号，用于区分不同试样；

  • 力值上限：输入该试样允许的最大力值，作为试验保护阈值。

填写完毕点击【确定】保存，【取消】放弃修改。

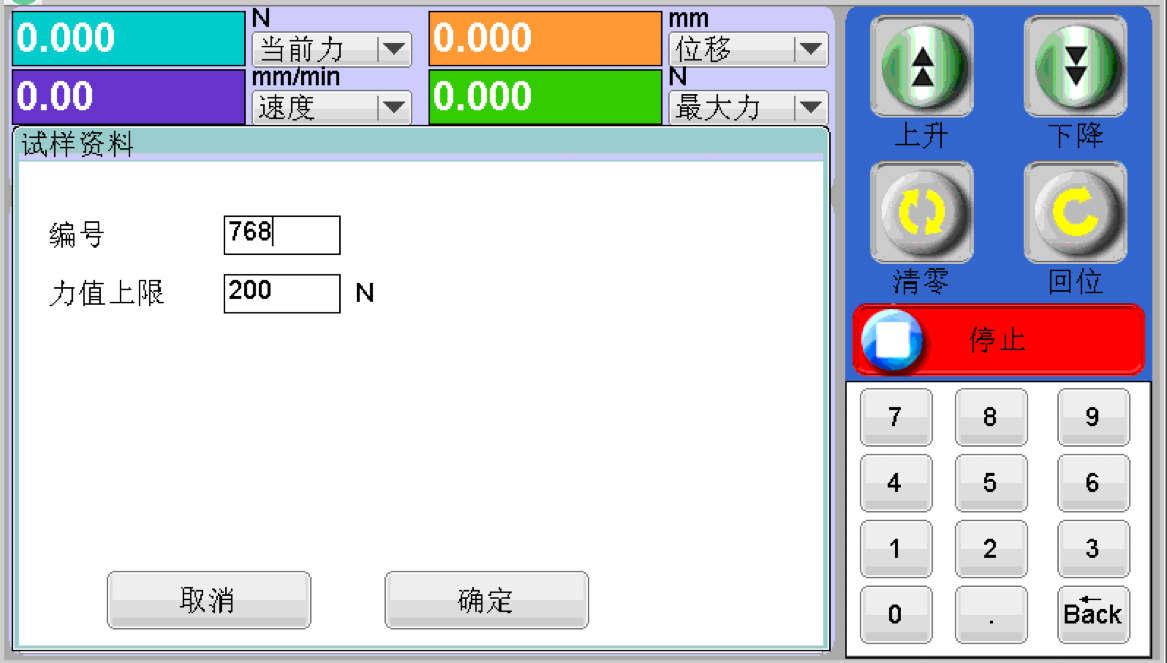

VZER‑50A 卧式拉力试验机软件试样资料设置.png

（参考图片3）


5、测试方案配置

⚠️本页面为试验核心参数，开始测试前务必确认参数与试验标准匹配。 点击主界面【测试方案】进入配置界面（参考图4），各项参数释义：

  1. 测试速度：正式测试阶段设备运行速度；

  2. 回位速度：勾选启用后，设置试验结束回位时的设备运行速度；

  3. 测试方向：选择本次试验模式：拉伸 / 压缩；

  4. 停机条件：支持三种停机逻辑：断点、变形、力；

  5. 断点比率：试样断裂 / 压溃判定阈值，系统默认 85%；

  6. 断裂停机：适用于持压试验，勾选后依据试样压溃状态自动停机，默认不勾选；

  7. 开始判断变形：变形判定逻辑的起始阈值；

  8. 开始判断断点：试样断裂识别初始门限，默认为传感器量程的 1%；

  9. 测试结束后回位：勾选，试验完成设备自动执行回位动作；不勾选则试验结束设备停在结束位置；

  10. 力达到条件：持压试验目标力值；

  11. 保持时间：持压试验的保压时长；

  12. 减速系数：持压模式，用于防止力值过冲，实现减速持压；

  13. 持压启动系数：持压试验到达目标力的启动判定系数。

参数确认无误后点击【确定】保存，【取消】不保存退出。

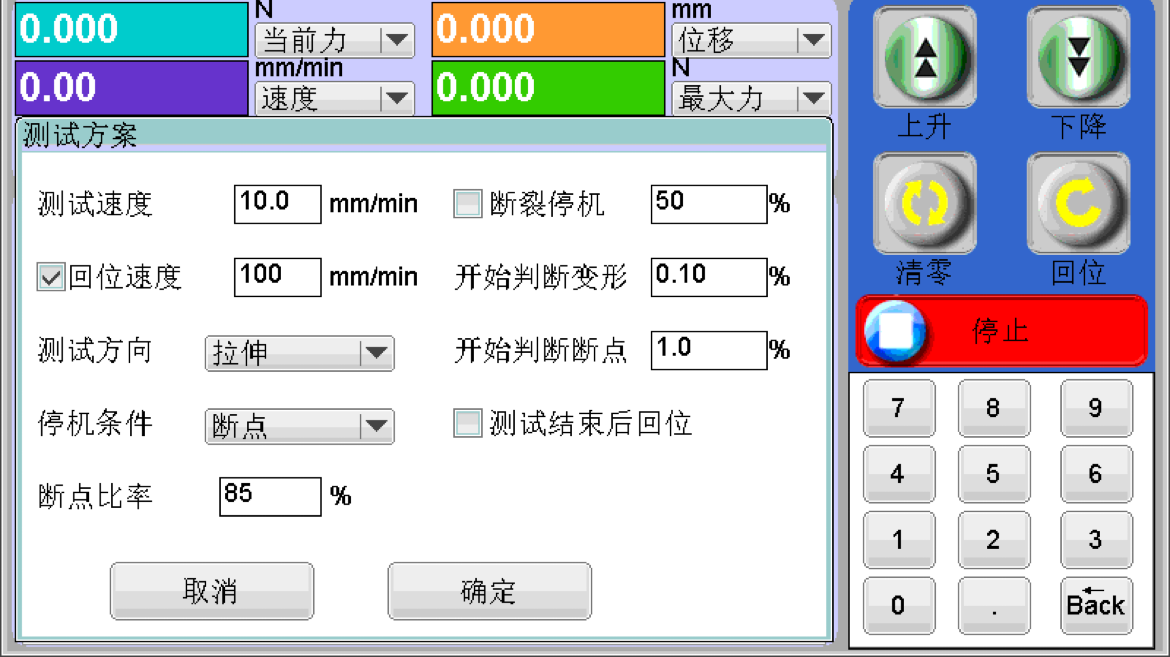

VZER‑50A 卧式拉力试验机软件测试方案配置.png

（参考图4）


6、显示设置

点击主界面【显示设置】打开配置窗口(参考图5)。

  1. 力值 / 位移 / 变形方向：可选「绝对值」等模式；

  2. 清零选项

    • ☑测试前力清零：试验启动前自动将力值归零；

    • ☑测试前位移清零：试验启动前自动将位移归零；

    • ☑测试前变形清零：试验启动前自动将变形归零；

  3. 打印曲线：下拉选择是否打印试验曲线（不打印 / 打印）；

  4. 单位设置：跳转单位精度设置弹窗。

配置完成点击【确定】保存，【取消】放弃修改。

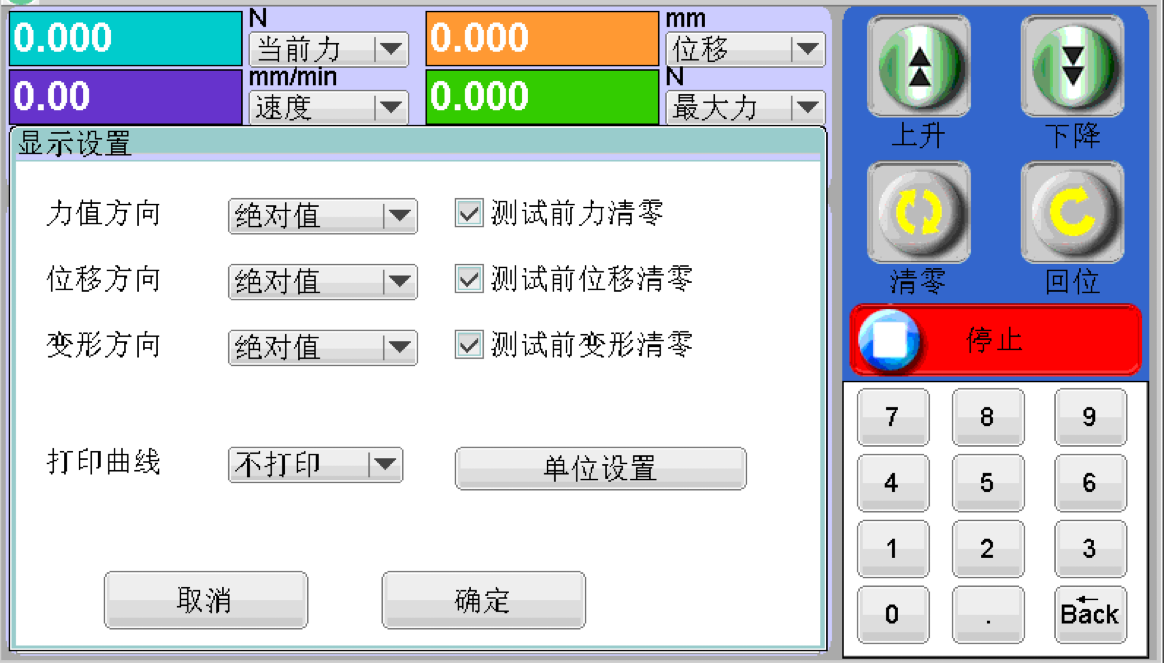

VZER‑50A 卧式拉力试验机软件显示设置.png

（参考图5）


7、测试结果管理

在主界面点击【测试结果】进入记录页面（参考图6）。

  1. 存储规则：设备最多保存50 组试验记录；超过 50 组，系统自动删除最早第一条记录；断电后所有记录全部丢失，重要数据务必及时打印留存。

  2. 功能按钮

  • 删除当前：删除选中的单条测试记录；

  • 删除全部：清空全部历史测试记录；

  • 打印当前：打印选中单条测试报告；

  • 打印全部：批量打印全部存储记录；

  • 返回测试：回到主测试操作界面。

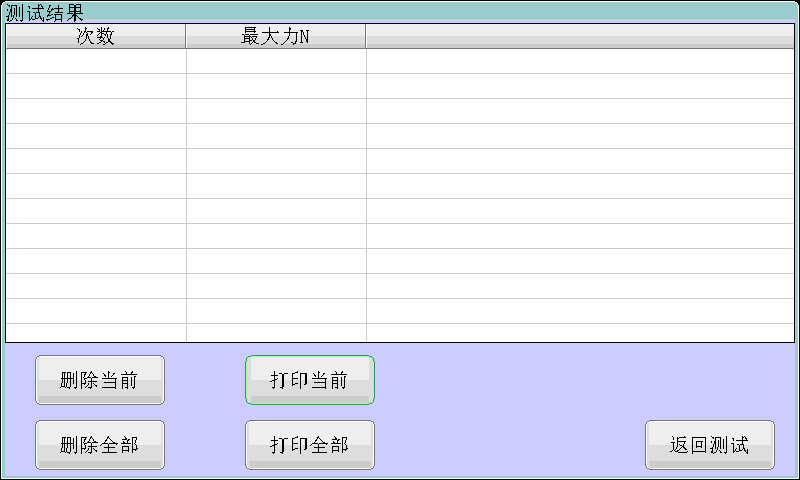

VZER‑50A 卧式拉力试验机软件测试结果管理.png

（参考图6）


8、简要标准操作流程


  1. 开机上电，进入软件，选择语言；

  2. 设置【单位精度】；

  3. 录入【试样资料】（试样编号、力值上限）；

  4. 设置【测试方案】：速度、方向、停机条件等核心试验参数；

  5. 设置【显示设置】，确认自动清零选项；

  6. 装夹试样，界面手动清零；

  7. 点击【开始测试】执行试验；

  8. 试验结束，进入【测试结果】查看、打印报告；

  9. 完成测试，返回主界面。


9、重要注意事项

  1. 重要试验数据断电不保存，测试完成立刻打印，避免数据丢失；

  2. 测试方案参数直接决定试验判定逻辑，修改参数后需要确认再开始试验；

  3. 遇到紧急情况直接点击【停止】按钮，设备会停止动作并自动回位；

  4. 手动上升、下降仅用于装样调试，正式测试请使用【开始测试】。
